Внутренняя канализация собирает стоки от всех приборов и ведёт их к стояку и выпуску. Всё держится на уклоне, правильных диаметрах и вентиляции стояка фановой трубой. Разберём схему разводки и монтаж.
Коротко по делу
От приборов к стояку — с уклоном, кратчайшим путём. Диаметры: Dn50 (раковина/ванна/душ/машины), Dn110 (унитаз, стояк, выпуск). Стояк — вертикально у санузлов, вверх фановая труба. Уклон по норме (Dn110 ~2 см/м). Ревизии на поворотах. Стояк у спален — шумоизолировать.

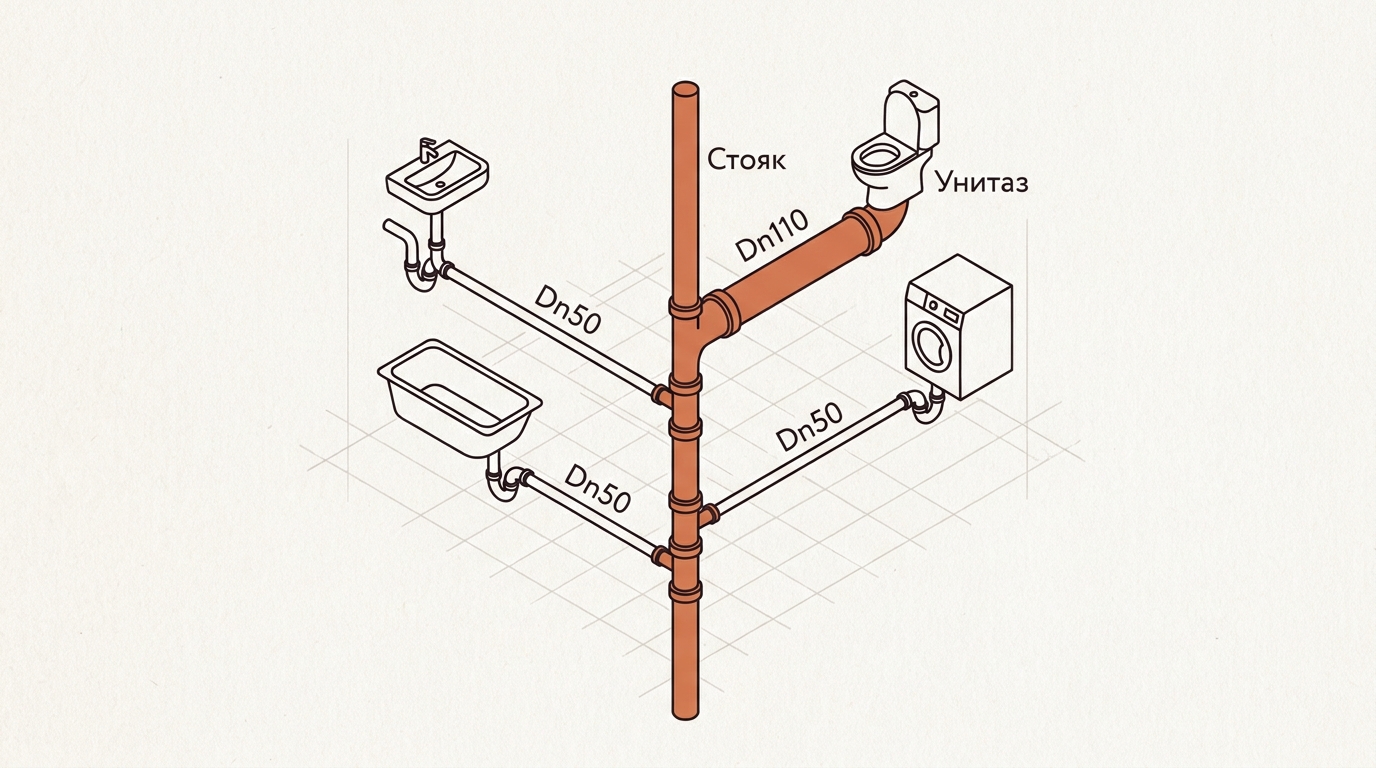

Диаметры и схема
- Dn50 — раковина, мойка, ванна, душ, стиральная и посудомоечная машины.
- Dn110 — унитаз, общий стояк, выпуск из дома.
От приборов трубы идут к стояку с уклоном и кратчайшим путём; унитаз — только Dn110. Уклон выдерживают по норме (см. уклон и монтаж канализации).

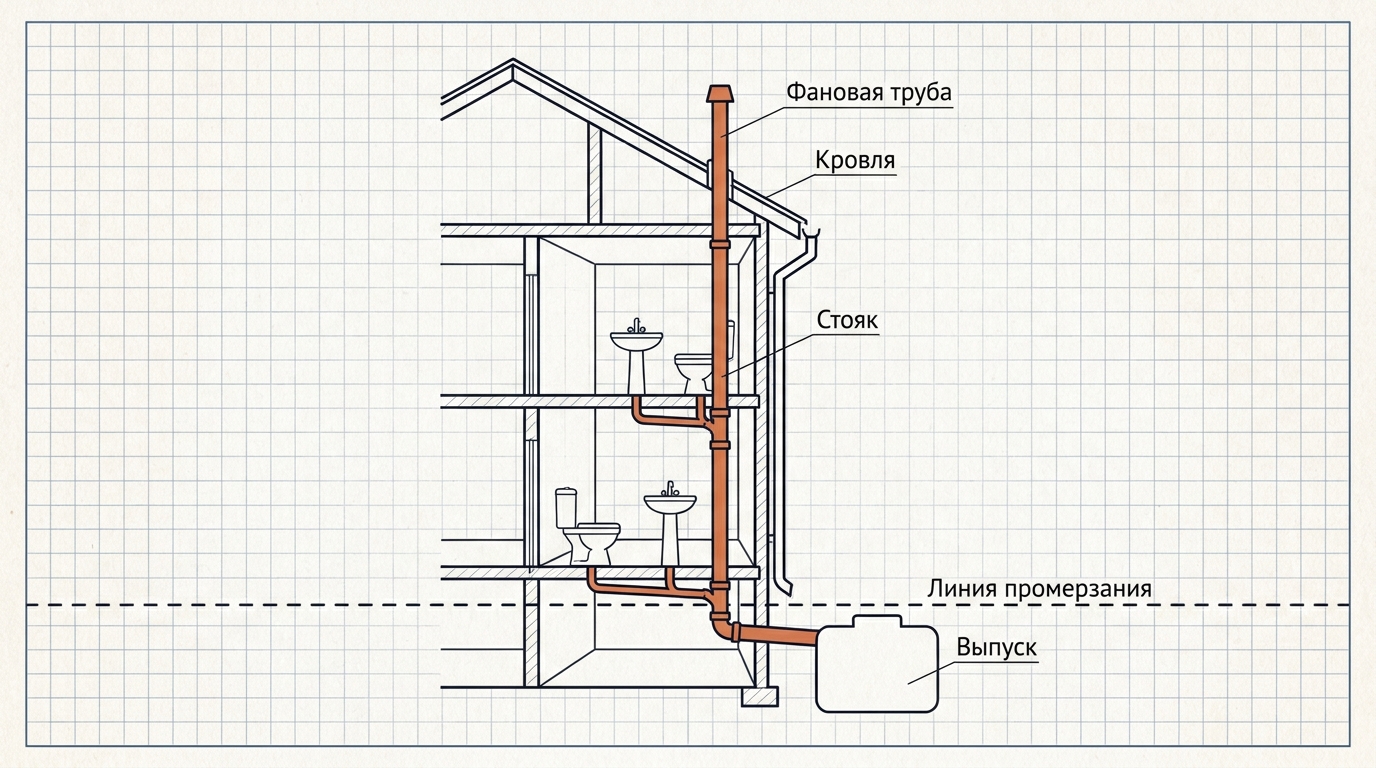

Стояк и фановая труба
Стояк (Dn110) ставят вертикально как можно ближе к санузлам, с креплением. Сверху продолжают фановой трубой выше кровли (или аэрационным клапаном, если вывод невозможен) — это не даёт срывать гидрозатворы. Снизу — переход в выпуск к септику ниже промерзания.
Ревизии и шум
На стояке и поворотах ставят ревизии для прочистки. Повороты 90° лучше двумя по 45°. Для тишины (стояк у спален) используют малошумные трубы или звукоизоляцию — иначе слышен слив.
Частые ошибки
- Унитаз в Dn50.
- Уклон не по норме — застой/несамоочищение.
- Нет фановой трубы — срыв гидрозатворов и запах.
- Нет ревизий — нечем прочищать.
- Шумный стояк у спальни без шумоизоляции.
На что смотреть
- Dn50 — приборы, Dn110 — унитаз/стояк/выпуск.
- От приборов к стояку с уклоном, кратчайшим путём.
- Стояк у санузлов, вверх — фановая труба.
- Ревизии на стояке и поворотах; повороты двумя 45°.
- Стояк у спален — шумоизолировать.
Дальше: уклон и монтаж канализации и запах канализации. Все материалы — в разделе Канализация.
