Сухой ход — главный убийца насосов: без воды насос перегревается за минуты. Особенно это актуально для скважин и колодцев с нестабильным уровнем. Защита стоит копейки по сравнению с насосом. Разберём, какие устройства и куда ставить.

Коротко по делу

Сухой ход — работа насоса без воды → перегрев и поломка. Защита: реле сухого хода (по давлению), датчик/реле уровня в источнике, поплавок, реле протока. Обычное реле давления защищает частично — для нестабильного дебита нужен датчик уровня. Ставят в обвязке и в источнике.

Что такое сухой ход

Уровень воды в скважине/колодце упал (засуха, слабый дебит, большой разбор), а насос продолжает работать. Без протока он не охлаждается и не смазывается — перегрев, заклинивание, выход из строя за считанные минуты.

Устройства защиты

  • Реле сухого хода — стоит в обвязке и отключает насос, когда давление падает ниже порога (нет воды — нет давления). Порог задаётся регулировочным винтом. Просто и дёшево, но реагирует на давление, а не прямо на воду.
  • Датчик (реле) уровня — ставится в самом источнике и следит за уровнем воды; упал ниже отметки — отключает насос. Самая надёжная защита для скважины с нестабильным дебитом.
  • Поплавковый выключатель — простейший датчик уровня для колодцев и ёмкостей: поплавок опустился — разомкнул контакты.
  • Реле протока — монтируется на входе или прямо в корпус насоса; есть проток воды — контакт замкнут, пропал — разрывает цепь.

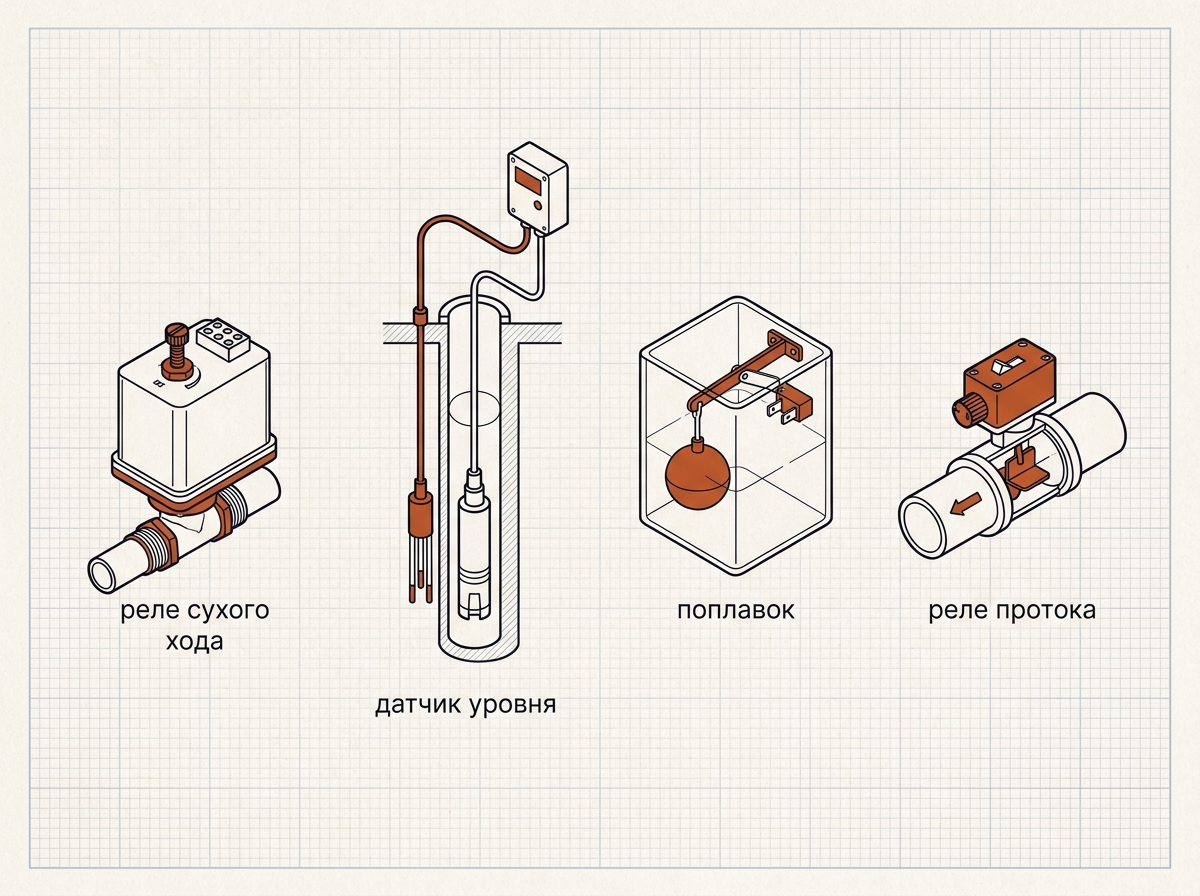

Устройства защиты от сухого хода: реле сухого хода, датчик уровня, поплавок, реле протока
▸Четыре устройства защиты: реле сухого хода (по давлению), датчик уровня и поплавок (по уровню в источнике), реле протока (по движению воды).ДомИнженер

Часто их комбинируют: датчик уровня в источнике плюс реле в обвязке (см. гидроаккумулятор и реле давления).

Достаточно ли реле давления

Обычное реле давления защищает лишь частично: при срыве потока давление ведёт себя непредсказуемо, а при медленном падении уровня насос успевает поработать «всухую». Специальное реле сухого хода или датчик уровня надёжнее, особенно для скважин с нестабильным дебитом.

Что выбрать под ситуацию

  • Скважина с нестабильным дебитом — датчик уровня в скважине: он ловит проблему у самого источника, до того как насос хлебнёт воздух.
  • Колодец, накопительная ёмкость — поплавковый выключатель: дёшево и надёжно.
  • Насосная станция, стабильный источник — реле сухого хода или реле протока в обвязке.
  • Дорогой скважинный насос — лучше комбинация: датчик уровня в источнике плюс реле в обвязке. Защита стоит копейки против цены насоса.

Где ставить

Защиту распределяют по двум местам: в источнике (датчик уровня, поплавок — ловят падение воды) и в обвязке насоса/станции (реле сухого хода, реле протока — ловят срыв потока). Конкретная схема и пороги — по паспорту насоса и реле. Главное правило: чем дороже насос и чем капризнее источник, тем серьёзнее защита.

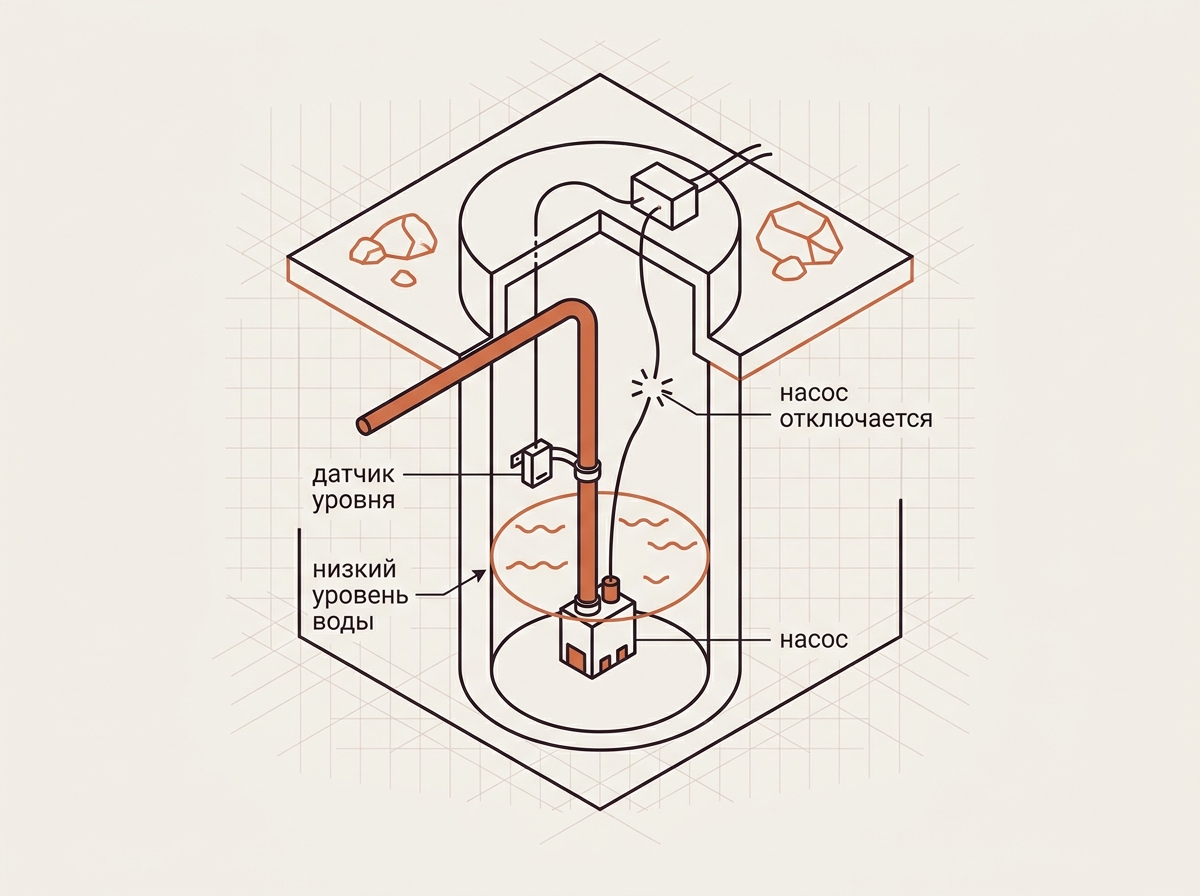

Датчик уровня в скважине отключает насос при падении воды
▸Датчик уровня в скважине следит за водой: упал уровень — цепь размыкается и насос отключается, не успев перегреться.ДомИнженер

Частые ошибки

  1. Нет защиты от сухого хода — насос сгорает при падении уровня.
  2. Расчёт только на реле давления при нестабильном дебите.
  3. Закисший поплавок/неисправный датчик.
  4. Насос подобран без учёта дебита скважины.
  5. Игнор защиты «потому что воды всегда хватало».

На что смотреть

  1. Сухой ход губит насос за минуты.
  2. Защита: реле сухого хода, датчик уровня, поплавок, реле потока.
  3. Реле давления защищает лишь частично.
  4. Для нестабильного дебита — датчик уровня обязателен.
  5. Ставят в обвязке и в источнике по паспорту.
