УЗО и автомат защищают от разного, и путать их нельзя: автомат следит за током линии (перегруз, КЗ), а УЗО — за утечкой тока на землю. Дифавтомат объединяет обе функции. Разберём, чем они отличаются, какой ток утечки выбрать и что выгоднее в щитке.

Главное за минуту

Автомат — от перегруза и КЗ; УЗО — от утечки (удар током, пожар); дифавтомат — оба в одном. На розетки и влажные зоны — УЗО 30 мА, на ввод — противопожарное 100–300 мА. Отдельные УЗО+автоматы — нагляднее и дешевле; дифавтомат — компактнее.

Чем они отличаются

Это устройства с разной задачей, и одно не заменяет другое:

  • Автомат (автоматический выключатель) размыкает линию при перегрузе или коротком замыкании — то есть когда ток в линии становится больше, чем кабель может безопасно выдержать. Он защищает проводку от перегрева и пожара по причине превышения тока.
  • УЗО (устройство защитного отключения) сравнивает ток, который ушёл по фазе, с током, который вернулся по нулю. В исправной линии они равны. Если часть тока «утекла» мимо — через тело человека на землю или через повреждённую изоляцию на корпус прибора — баланс нарушается, и УЗО за доли секунды обесточивает линию. Оно защищает человека от удара током и проводку от пожара по причине утечки.
  • Дифавтомат (дифференциальный автомат) — это автомат и УЗО в одном корпусе: он реагирует и на перегруз/КЗ, и на утечку.
ПараметрАвтоматУЗОДифавтомат
От перегруза и КЗданетда
От утечки (удар током)нетдада
Что защищаеткабельчеловека, от пожараи то, и другое
Место в щитке1 модуль2 модуля2 модуля

Важно: УЗО само по себе не защищает от КЗ, поэтому его всегда ставят в паре с автоматом (или берут дифавтомат, где автомат уже внутри).

УЗО плюс автомат против дифавтомата: что от чего защищает

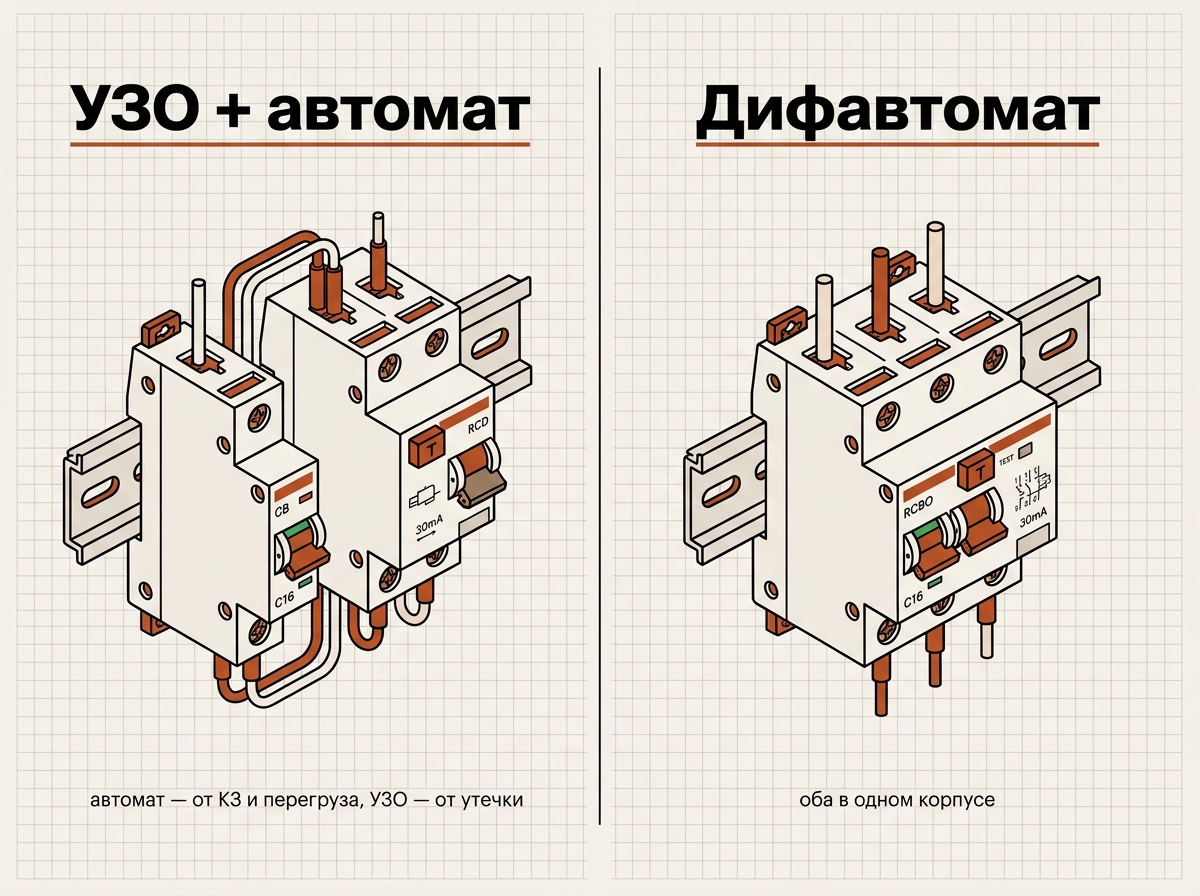

▸Автомат — от перегруза и КЗ (защита кабеля), УЗО — от утечки (защита человека). Дифавтомат объединяет обе функции в одном модуле.ДомИнженер

Как работает УЗО

Внутри УЗО фазный и нулевой провода проходят через общий магнитный сердечник. Пока ток «туда» (по фазе) равен току «обратно» (по нулю), их магнитные поля компенсируют друг друга и ничего не происходит. Но если человек коснулся фазы или ток пробивает на заземлённый корпус, часть тока уходит на землю в обход нуля — возникает разница (дифференциальный ток). Сердечник её улавливает, и механизм мгновенно размыкает контакты. Именно поэтому для защиты от удара током важна правильно сделанная система заземления — она даёт току утечки безопасный путь, на котором УЗО его и «ловит».

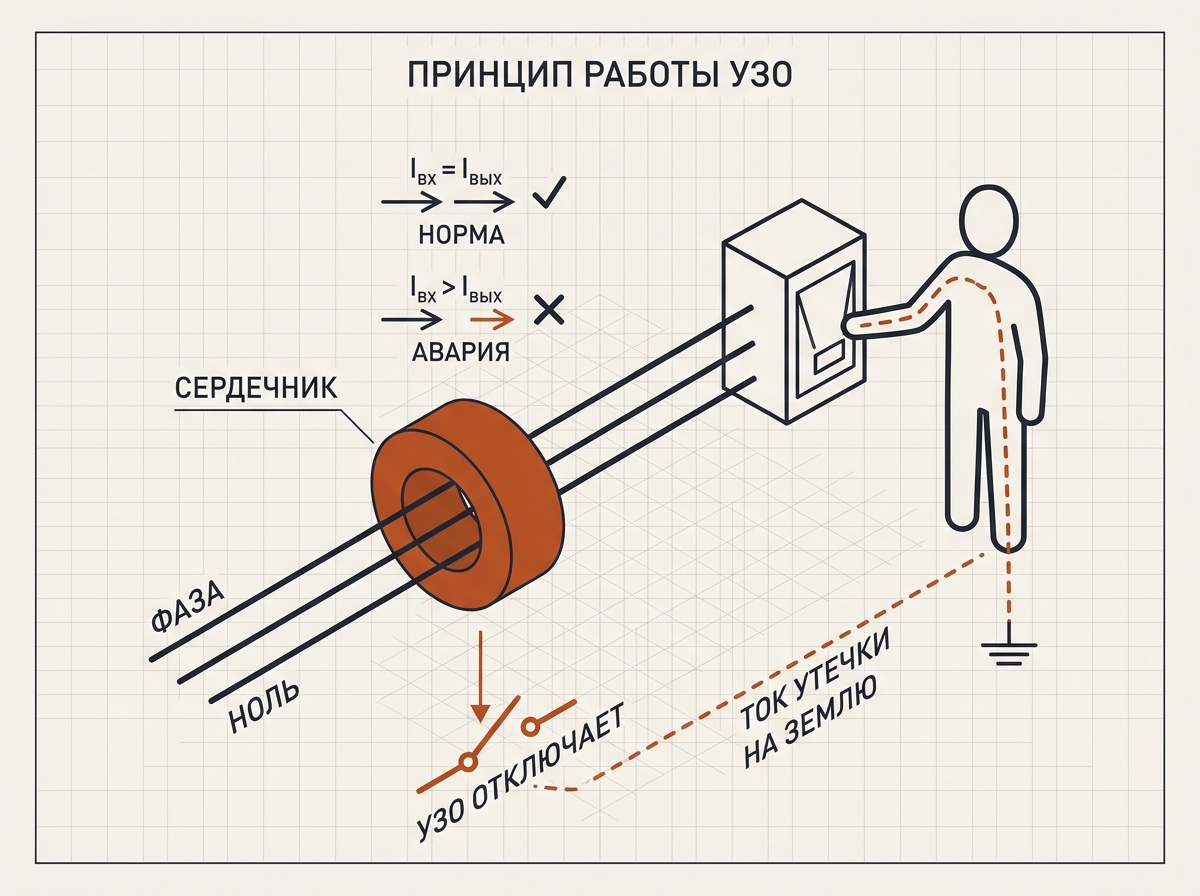

Принцип работы УЗО: сравнение тока в фазе и нуле, утечка через тело человека на землю
▸УЗО сравнивает ток в фазе и нуле. Пока они равны — всё в норме; если часть тока утекает на землю (через тело или корпус), возникает разница и УЗО отключает линию.ДомИнженер

Какой ток утечки

Номинал УЗО по току утечки (уставка) выбирают по назначению линии:

  • 30 мА — стандарт для розеточных групп и влажных зон. Это порог, ниже которого ток не опасен для жизни при кратковременном воздействии.
  • 10 мА — для отдельных особо опасных точек (ванна, детская) — повышенная чувствительность.
  • 100–300 мА — противопожарное (селективное) УЗО на вводе: оно не спасает от удара током, но реагирует на большие утечки через повреждённую изоляцию и защищает проводку от возгорания. Ставится «выше» групповых 30-мА УЗО, чтобы при мелкой утечке сначала отключалась группа, а не весь дом.

УЗО+автоматы или дифавтоматы

Оба варианта рабочие, выбор — по месту в щитке и удобству:

  • Отдельные УЗО + автоматы занимают больше места (одно УЗО прикрывает несколько автоматов-групп), зато дешевле в пересчёте на группу и нагляднее: сразу видно, что сработало — перегруз (упал автомат) или утечка (отключилось УЗО).
  • Дифавтоматы компактнее (одна группа — один модуль) и удобны в маленьком щитке, но дороже и при срабатывании причину сразу не видно — перегруз это был или утечка.

На практике в доме часто комбинируют: групповые УЗО на 30 мА на розетки и влажные зоны, противопожарное УЗО на вводе, а на ответственные отдельные линии (бойлер, котёл) — дифавтоматы. Как это собирается в щитке — в гайде сборка электрощитка.

Частые ошибки

  1. Надеяться на автомат как на защиту от удара током.
  2. Нет УЗО на влажные зоны.
  3. Одно общее УЗО на весь дом — при утечке гаснет всё, и трудно найти причину.
  4. УЗО без автомата (нет защиты от КЗ).
  5. Нет противопожарного УЗО на вводе.

Коротко по делу

  1. Автомат — от перегруза/КЗ; УЗО — от утечки; дифавтомат — оба.
  2. Розетки и влажные зоны — УЗО 30 мА; ввод — 100–300 мА.
  3. УЗО всегда в паре с автоматом (или дифавтомат).
  4. Групповые УЗО/дифавтоматы удобнее одного общего.
  5. УЗО — это защита человека, не замена автомату.

Дальше: сборка электрощитка и заземление в доме. Все материалы — в разделе Электрика.
