Заземление — это путь для тока утечки в землю, без которого УЗО и автоматы не дают полной защиты. Сделать контур своими руками реально: это в основном земляные работы и сварка. Но важны нормы сопротивления и правильная система (TN-C-S или TT), иначе «заземление» окажется бутафорией. Разберём контур, нормы и схему.

Короткий ответ

Контур — 3 штыря ≥2 м треугольником, связанные полосой, в траншее ~0,8 м; полосой в щит на шину PE. Сопротивление — не более 30 Ом (с газовым котлом 10 Ом). Система обычно TN-C-S + повторное заземление. Обязательно СУП. Сопротивление проверяют прибором.

Норма сопротивления

По ПУЭ 1.7 для повторного заземления — не более 30 Ом в стандартном грунте. Если в доме газовое оборудование (котёл), норма жёстче — 10 Ом. Сопротивление зависит от грунта: на влажной глине контур работает лучше, на сухом песке нужно больше электродов или глубже. Точное значение определяют замером, а не «на глаз».

Контур заземления

Классика для частного дома — треугольник:

  • 3 штыря (уголок/пруток) длиной не менее 2 м, диаметр 10–25 мм, забитые по вершинам треугольника со стороной 1,2–3 м.
  • Штыри связывают стальной полосой (сварка) в траншее глубиной ~0,8 м.
  • От контура полоса/провод заходит в щит на шину PE.

Альтернатива при дефиците места — глубинный модульный электрод (наборные штыри на несколько метров вниз).

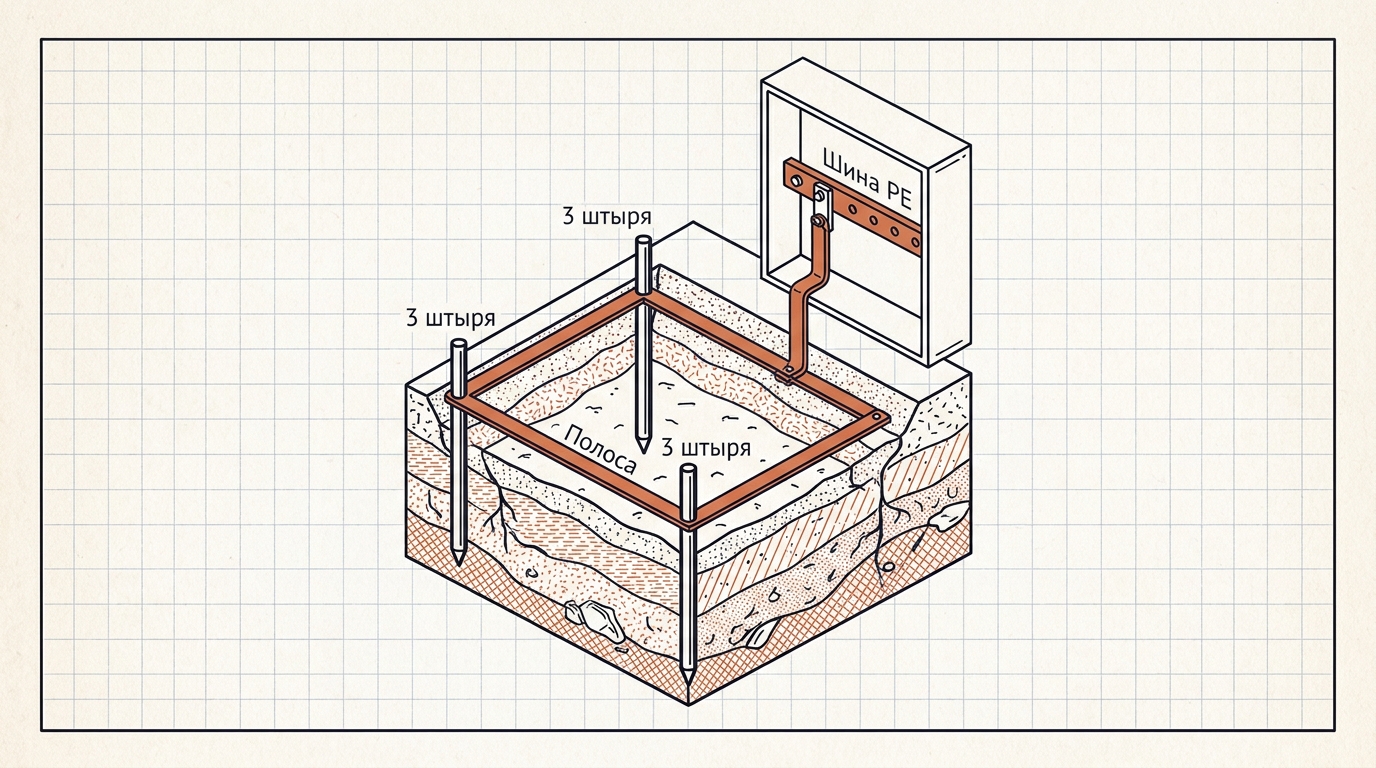

Контур заземления треугольником: 3 вертикальных штыря по вершинам, связанные стальной полосой, отвод полосой в щит на шину PE
▸Три штыря длиной не менее 2 м забивают по вершинам треугольника и связывают стальной полосой в траншее ~0,8 м. От контура полоса заходит в щит на шину PE.ДомИнженер

Система TN-C-S и СУП

В большинстве домов делают TN-C-S: пришедший с опоры PEN на вводе разделяют на рабочий ноль N и защитный PE, а контур служит повторным заземлением. Защитный PE идёт на корпуса приборов и розетки. Дополнительно собирают СУП — соединяют PE с металлическими трубами, ванной и конструкциями, чтобы между ними не было опасной разности потенциалов.

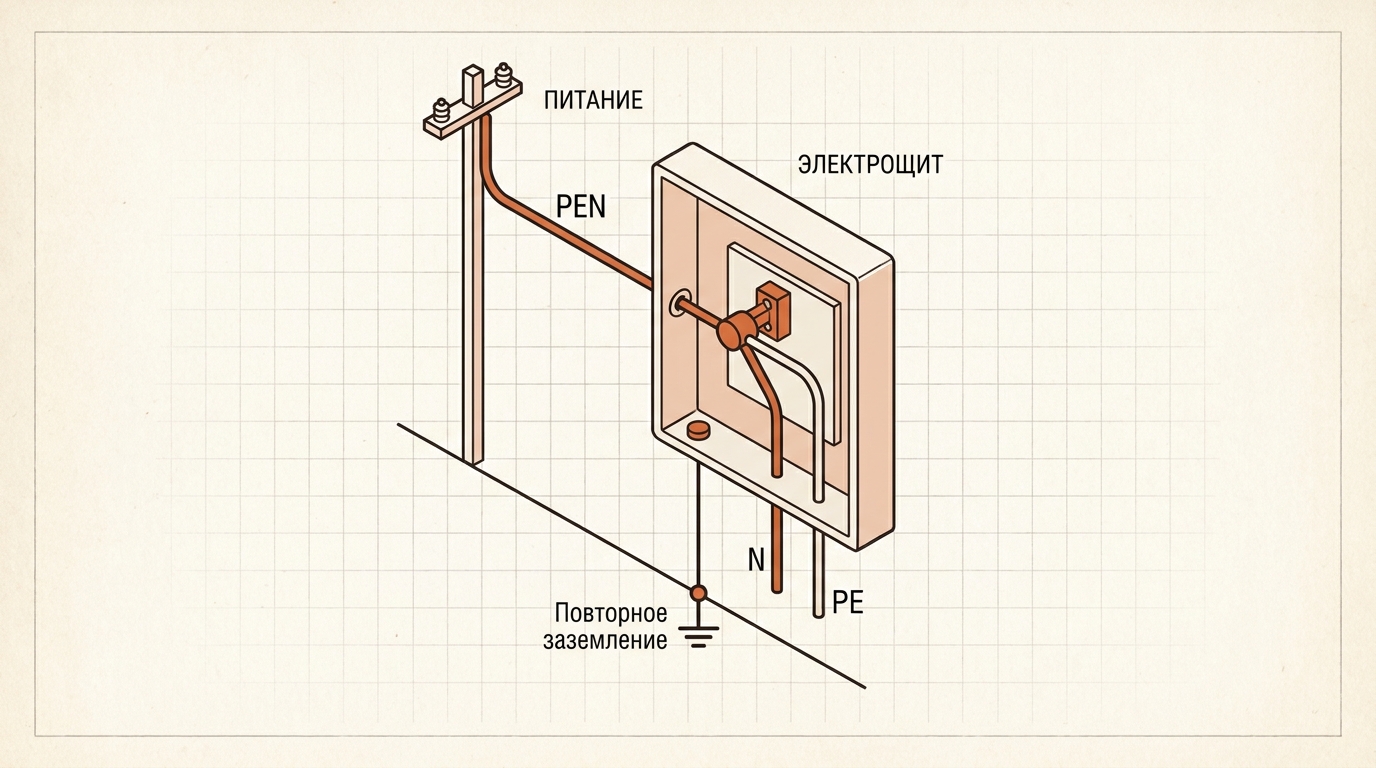

Система TN-C-S: приходящий PEN на вводе разделяется на рабочий ноль N и защитный PE, повторное заземление контура
▸В системе TN-C-S приходящий с опоры проводник PEN на вводе разделяется на рабочий ноль N и защитный PE. Точка разделения связана с повторным заземлением; после неё N и PE не объединяют.ДомИнженер

Частые ошибки

  1. «Заземление» в одну арматурину — высокое сопротивление, не работает.
  2. Объединять N и PE после точки разделения.
  3. Нет повторного заземления на вводе.
  4. Нет СУП во влажных зонах.
  5. Не делают замер сопротивления — контур «для вида».

Что запомнить

  1. Норма: ≤30 Ом, с газовым котлом ≤10 Ом (ПУЭ 1.7).
  2. Контур — 3 штыря ≥2 м треугольником, полосой в щит на PE.
  3. Система обычно TN-C-S + повторное заземление; реже TT.
  4. СУП обязательна — особенно во влажных помещениях.
  5. Сопротивление проверяют прибором, а не на глаз.

Дальше: сборка электрощитка и электропроводка в доме. Все материалы — в разделе Электрика.
