Схема разводки определяет, будут ли все радиаторы греть одинаково и можно ли регулировать каждый. Два базовых варианта — однотрубная (ленинградка) и двухтрубная. Первая дешевле, вторая удобнее и ровнее. Разберём отличия, плюсы-минусы и что выбрать под ваш дом.
Короткий ответ
Двухтрубная — ровная температура на всех радиаторах + регулировка каждого, но труб больше. Однотрубная (ленинградка) — дешевле и проще, но дальние батареи холоднее. Для двухэтажного дома — двухтрубная (лучевая или попутка). С циркуляционным насосом — эффективнее; самотёк — резерв при отключении света.

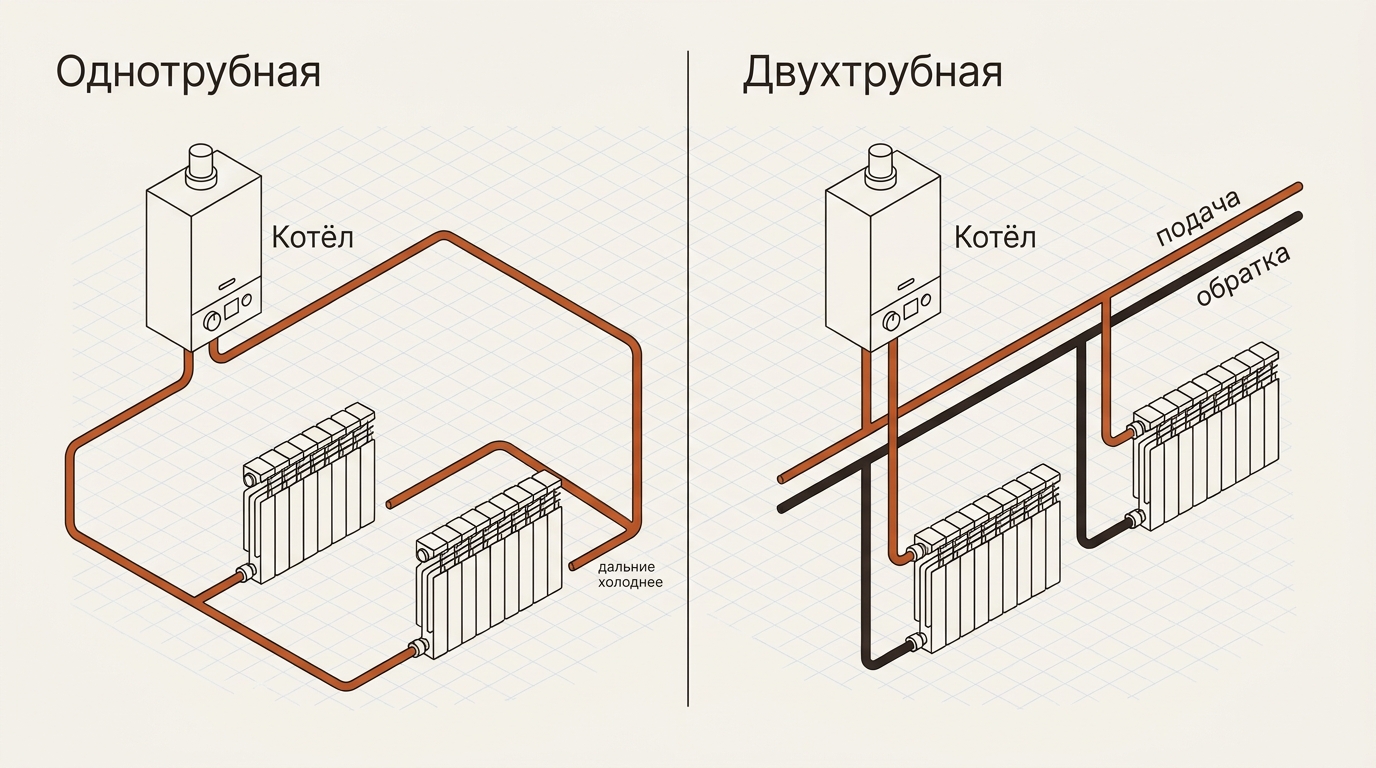

В чём разница
- Однотрубная. Радиаторы сидят на одной кольцевой магистрали, и теплоноситель проходит их последовательно, отдавая часть тепла на каждом: первый радиатор горячий, второй чуть прохладнее, последний — заметно холоднее. Дёшево, труб минимум; но регулировать отдельный прибор без байпаса нельзя — прикрыв его, собьёшь циркуляцию всего кольца.
- Двухтрубная. Две раздельные магистрали — подача и обратка; к каждому радиатору приходит «свежий» горячий теплоноситель, а остывший уходит в обратку. Температура по приборам почти равная, на каждый можно поставить термоголовку и регулировать независимо. Расплата — труб примерно вдвое больше.
Разница в нагреве дальних радиаторов тем заметнее, чем длиннее контур и больше приборов. На коротком кольце из двух-трёх радиаторов однотрубная работает приемлемо, а вот на длинной ветке последние батареи откровенно недотапливают — это и есть главный её недостаток.
Плюсы и минусы
| Однотрубная | Двухтрубная | |
|---|---|---|
| Цена/трубы | дешевле, меньше труб | дороже, больше труб |
| Температура радиаторов | падает к концу контура | примерно равная |
| Регулировка | только с байпасами | на каждом радиаторе |
| Где уместна | малый дом, бюджет | дом 2 этажа, комфорт |

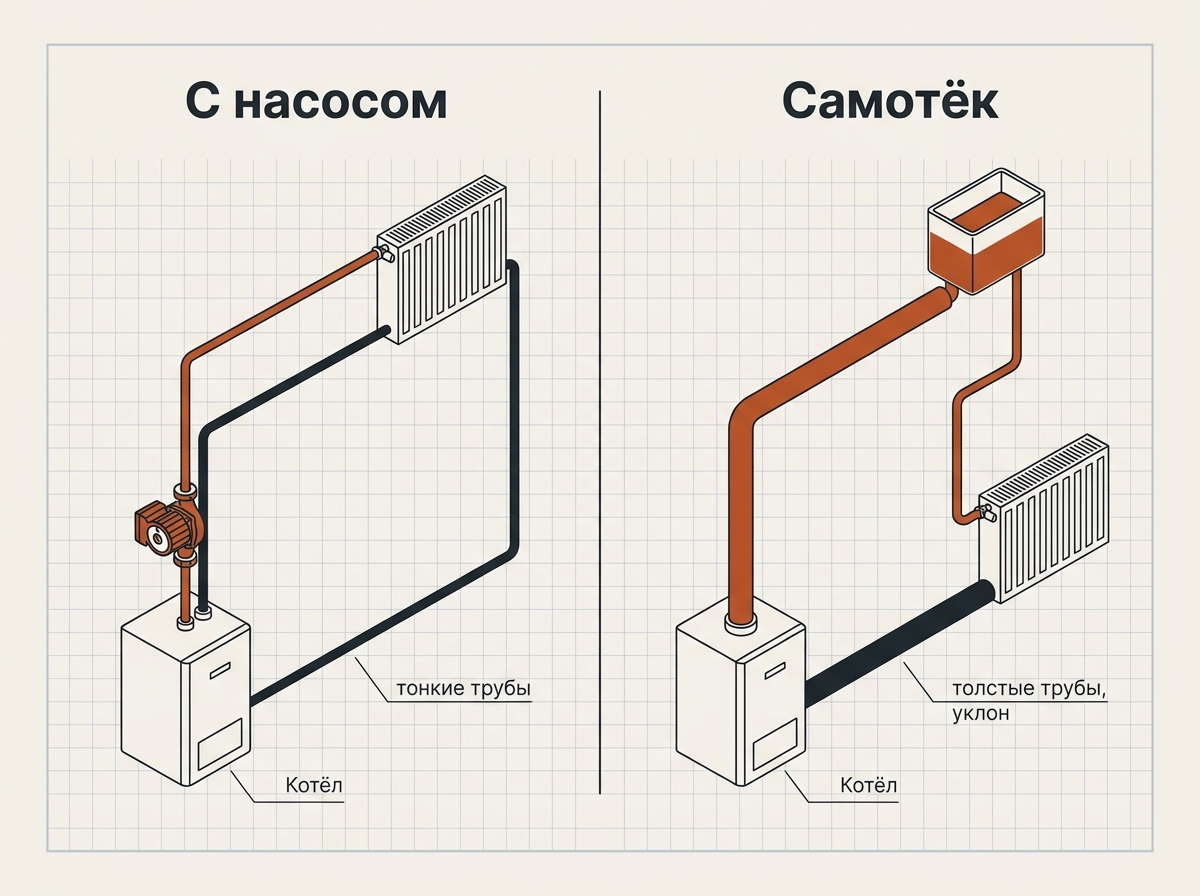

Насос или самотёк
С циркуляционным насосом система греется быстрее, прогрев ровнее, можно использовать трубы меньшего диаметра и любую схему разводки. Самотёчная (гравитационная) работает без электричества за счёт разницы плотности горячей и холодной воды, но требует толстых труб и выдержанных уклонов — и всё равно прогревается медленнее. Распространённое решение для дома — насос плюс байпас с обратным клапаном на случай отключения света: пропал ток — система переходит на ослабленный самотёк и не размораживается. Мощность котла под систему считайте в калькуляторе мощности котла.
Как улучшить однотрубную

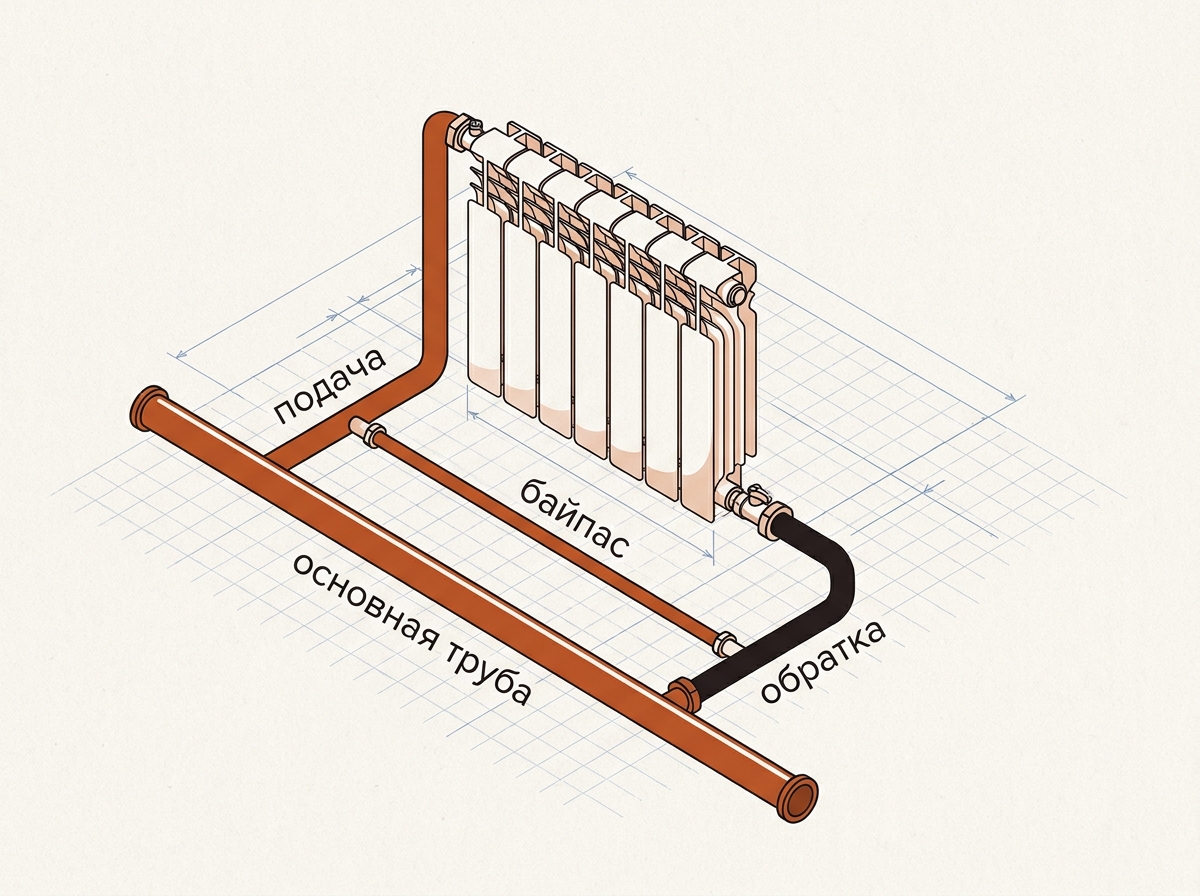

Если бюджет диктует однотрубную, её недостатки частично лечат. На каждый радиатор ставят байпас с термостатическим и балансировочным вентилями — тогда прибор можно регулировать и снимать, не останавливая контур. Дальним радиаторам добавляют секции (компенсируют остывший теплоноситель большей площадью). И обязательно ставят насос — он выравнивает прогрев по кольцу. Это сглаживает разницу, но полностью её не убирает: при высоких требованиях к ровной температуре всё равно выигрывает двухтрубная.
Что выбрать под дом
- Небольшой одноэтажный дом, ограниченный бюджет, короткий контур — однотрубная с байпасами и насосом будет работать нормально.
- Двухэтажный дом, много радиаторов, нужен ровный прогрев и регулировка по комнатам — двухтрубная (тупиковая или попутная), а ещё лучше лучевая через коллектор.
- Тёплый пол — только двухтрубная/лучевая со смесительным узлом; на однотрубной его не сделать.
Подробнее про разводку по этажам и балансировку — в гайде схема отопления двухэтажного дома.
Частые ошибки
- Однотрубная на большой дом — холодные дальние радиаторы.
- Однотрубная без байпасов — нечем регулировать.
- Самотёк на тонких трубах — не циркулирует.
- Нет балансировки двухтрубной — перекос по веткам.
- Радиаторы без термоголовок там, где нужна регулировка.
Что запомнить
- Двухтрубная — ровно и регулируемо; однотрубная — дёшево и просто.
- Для двухэтажного дома предпочтительна двухтрубная.
- Однотрубной нужны байпасы для регулировки.
- Насос эффективнее; самотёк — независимость от света.
- Схему подбирают под дом и бюджет, котёл — под теплопотери.
Дальше: как выбрать газовый котёл и сколько секций радиатора нужно. Все материалы — в разделе Отопление.
