Угловая спальня с двумя окнами и «как в той комнате» восемь секций — классика недотопа. Число секций считают по теплопотребности комнаты: сколько ватт нужно, чтобы перекрыть потери через стены, окна и вентиляцию. Дальше эту мощность делят на отдачу одной секции — и получают количество. Ниже формула, калькулятор, таблица мощности по типам и честное сравнение биметалла, алюминия, чугуна и стали.
Без воды
Базовый ориентир — 100 Вт на 1 м² (потолки до 3 м, средняя полоса). Биметаллическая секция даёт ~180 Вт при ΔT 70 °C, то есть на комнату 18 м² нужно ~10 секций. В реальной системе ΔT ниже — берите на секцию-две больше. Тип радиатора под автономку частного дома почти не важен по давлению (всего 1,5–3 бар) — выбирайте по теплоотдаче и бюджету.
Сколько секций нужно: формула и калькулятор
Сначала считают теплопотребность комнаты, потом делят на отдачу секции:
Pуд — норма тепла на квадрат (100 Вт/м² для средней полосы и потолков до 3 м; для угловых комнат и панорамных окон больше). Важная тонкость: производители указывают Pсекции при ΔT 70 °C, а в реальной системе температурный напор ниже — значит, фактическая отдача меньше и секций нужно больше. Калькулятор учитывает это коэффициентом.
Калькулятор · отопление
Секции радиатора по площади
Производители указывают мощность секции при ΔT 70 °C, но в реальной системе напор ниже — отдача падает. Считайте по своему ΔT и берите секцию-другую про запас. Норма 100 Вт/м² — для потолков до 3 м в средней полосе; для севера и панорамных окон увеличьте.
Поправки: угловая комната, окна, этаж
Норма 100 Вт/м² — это для рядовой комнаты в средней полосе. У реальной комнаты теплопотери выше или ниже, и базовую мощность поправляют коэффициентами:
| Условие | Поправка |
|---|---|
| Угловая комната (две наружные стены) | × 1,2 |
| Два окна в комнате | × 1,2 |
| Окна на север или северо-восток | × 1,1 |
| Первый или последний этаж | × 1,1–1,2 |
| Потолки выше 3 м / панорамное остекление | × 1,1–1,3 |
Коэффициенты перемножают. Например, угловая спальня с двумя окнами на север: 100 × 1,2 × 1,2 × 1,1 ≈ 160 Вт/м² — это в полтора раза больше базовой нормы, и именно поэтому «восемь секций, как у соседа» в угловой комнате не греют. Калькулятор выше учитывает основные поправки; для сложных случаев лучше считать теплопотери поэлементно.
ΔT: почему паспортных ватт мало
Производитель измеряет отдачу секции по международному стандарту EN 442 при ΔT 70 °C — это разница между средней температурой радиатора и воздухом в комнате: ΔT = (Tподачи + Tобратки) / 2 − Tвоздуха. Режим ΔT 70 — это примерно подача 90 °C, обратка 70 °C, комната 20 °C.
В жизни система почти никогда не работает на таком высоком графике. Типичный режим ближе к ΔT 50 (подача ~75, обратка ~65), а с погодозависимой автоматикой или тёплым полом — и вовсе ΔT 40–30. А отдача падает нелинейно, примерно пропорционально ΔT в степени 1,3: при ΔT 50 секция даёт около 0,7 от паспорта (180 Вт → ~128 Вт), при ΔT 30 — лишь треть. Поэтому брать число секций прямо из паспортной таблицы нельзя — заложите поправку на реальный ΔT и запас, иначе в мороз батарея «не вытянет».
Тип радиатора: что выбрать
Главное различие — теплоотдача секции и рабочее давление. Для автономной системы частного дома (1,5–3 бар) ограничение по давлению почти не играет роли, поэтому ориентируются на отдачу и цену. В квартире с центральным отоплением, где бывают гидроудары и грязный теплоноситель, давление выходит на первый план — там берут биметалл.
| Тип | Отдача секции (ΔT70) | Рабочее давление | Где уместен |
|---|---|---|---|
| Биметалл | ~180 Вт | 25–35 атм | Универсал, квартиры с ЦО, любые системы |
| Алюминий | ~185 Вт | до 16 атм | Автономка частного дома, чистый теплоноситель |
| Чугун | ~140 Вт | 9–12 атм | Самотёчные системы, ретро, высокая инерция |
| Сталь панельная | по модели (не секционная) | до 10 атм | Бюджетный вариант для автономки |
Алюминий чуть «горячее» и дешевле биметалла, но боится давления и качества воды. Биметалл — компромисс «отдача + прочность». Чугун долго греется и долго остывает: это плюс для самотёка и минус для систем с автоматикой. Стальные панельные — самые доступные, хорошо работают при низком давлении. Подробный разбор устройства и нюансов каждого типа — в гайде какой материал радиатора выбрать.
Куда ставить и как подключать

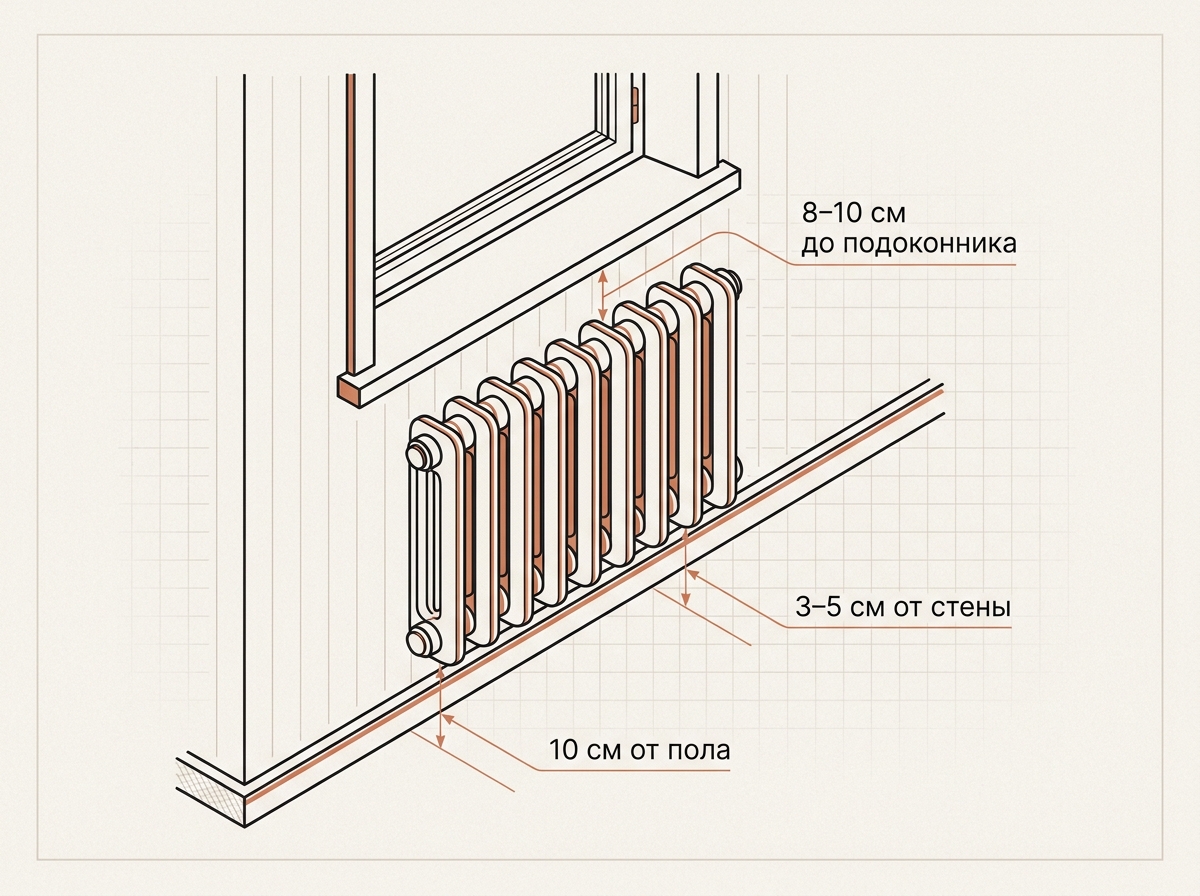

Радиатор вешают под окном: восходящий тёплый поток создаёт завесу и отсекает холод от стекла. Если повесить у глухой стены, у окна будет тянуть холодом. Зазоры важны для конвекции: ~10 см от пола, 8–10 см до подоконника, 3–5 см от стены — иначе радиатор «душится» и теряет до 10–15 % отдачи.

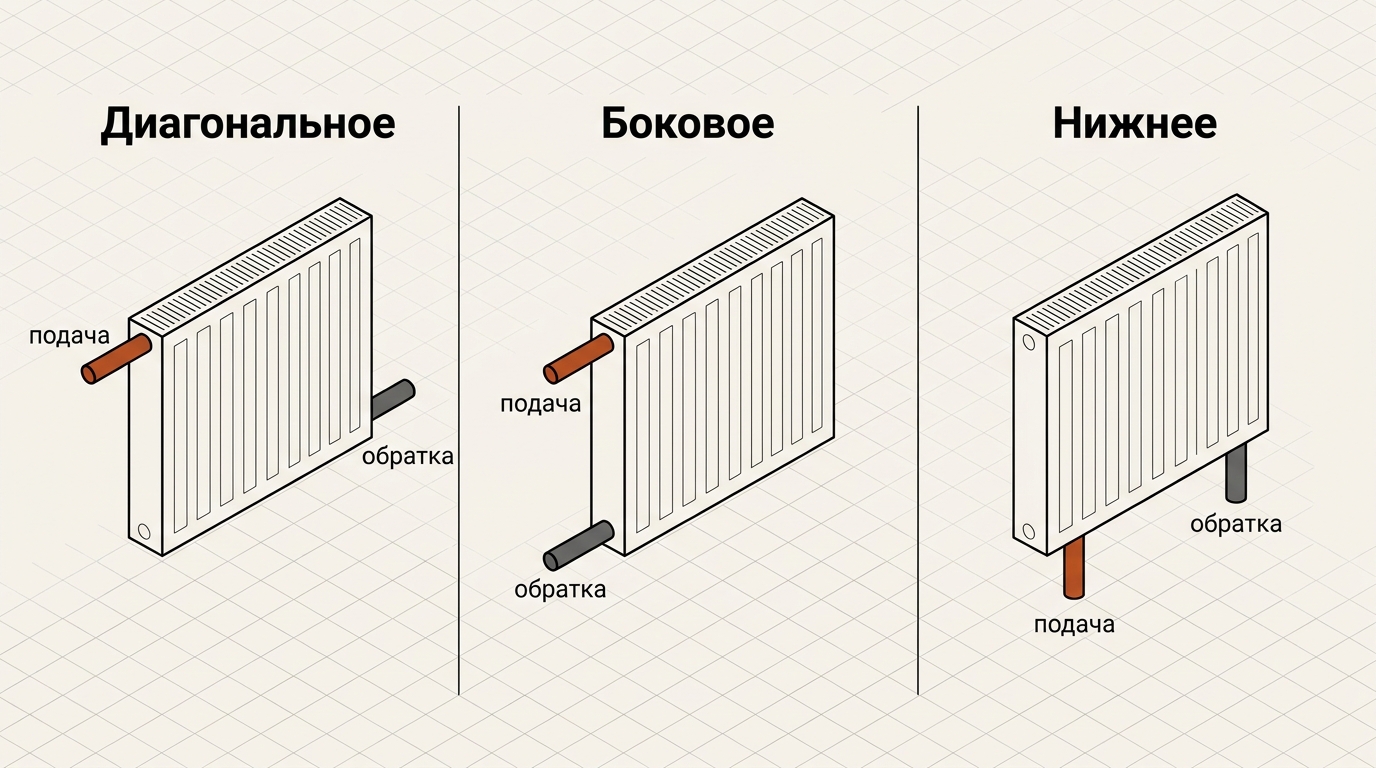

Схема подключения тоже влияет на теплоотдачу. Диагональное (вход сверху, выход снизу по диагонали) — эталон, 100 % паспортной мощности и равномерный прогрев. Боковое одностороннее на коротких батареях теряет всего пару процентов, но на длинных (от 10–12 секций) — уже 10–20 %: дальний край прогревается хуже. Нижнее удобно прятать трубы в пол, но режет отдачу примерно на 10–15 %.
Частые ошибки
- Считать секции «по старинке» без поправки на реальный ΔT — батарея не греет.
- Боковое подключение длинной батареи — холодный дальний край.
- Радиатор за глухим экраном или в нише без зазоров.
- Алюминий в систему с грязным теплоносителем.
- Экономия на секции «впритык» без запаса на морозы.
Выводы
- Число секций считают по теплопотребности:
N = S × Pуд / Pсекции, ориентир Pуд = 100 Вт/м². - Паспортная отдача секции — при ΔT 70 °C; в реальной системе напор ниже, секций нужно больше.
- В автономке частного дома давление 1,5–3 бар — подходит почти любой тип; выбирайте по теплоотдаче и цене.
- Биметалл — универсал и для квартир; алюминий — для чистой автономки; чугун — для самотёка.
- Вешайте под окном с зазорами; для длинных батарей — диагональное подключение.
Перед покупкой посчитайте мощность всей системы — это поможет правильно подобрать и котёл: смотрите расчёт мощности котла. Другие гайды по теплу — в разделе Отопление.
