Расширительный бак — обязательный элемент закрытой системы отопления: он принимает расширяющийся при нагреве теплоноситель и держит давление ровным. Без него или при неверном объёме система «скачет» по давлению и сбрасывает воду через клапан. Разберём подбор и установку, с калькулятором.
Суть в двух абзацах
Бак принимает расширение теплоносителя и держит давление. Объём — 10–12% объёма системы (≈15 л на кВт котла). Тип — мембранный (под давлением) или открытый (самотёк). Давление воздуха ≈ статическое системы (~1–1,5 бар). Ставят на обратке, до насоса.
Зачем нужен

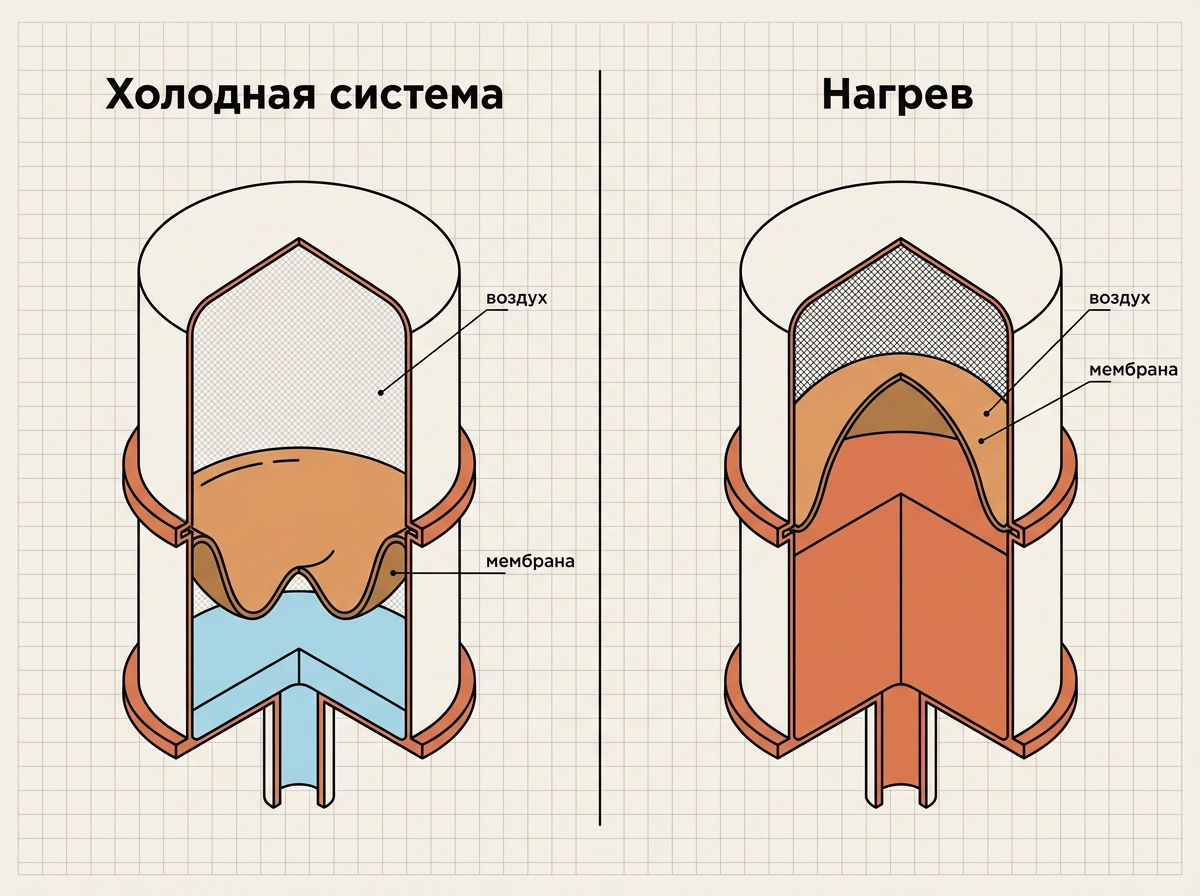

Вода при нагреве с 20 до 80 °C расширяется примерно на 4 % объёма. Звучит немного, но в системе на 200 литров это уже около 8 литров «лишней» воды, которой в закрытом герметичном контуре деться некуда — давление резко растёт. Внутри мембранного бака — резиновая мембрана и воздушная камера: при нагреве теплоноситель давит на мембрану и сжимает воздух, а при остывании воздух выталкивает воду обратно. Так бак принимает «лишний» объём и держит давление в норме, не давая срабатывать предохранительному клапану.
Объём — расчёт
Калькулятор · отопление
Расширительный бак
Упрощённо: объём теплоносителя ≈ 15 л на 1 кВт мощности котла (радиаторная система), а расширительный бак — 10–12% этого объёма. Точный расчёт учитывает коэффициент расширения теплоносителя и давление; для тёплых полов объём системы больше.
Ориентир — 10–12 % объёма теплоносителя; объём системы грубо ≈ 15 л на кВт мощности котла. У тёплых полов объём больше (длинные контуры) — бак берут крупнее. Брать «впритык» не стоит: маленький бак быстро упирается в предел, и давление снова скачет.
Давление воздуха в баке
Это параметр, который чаще всего выставляют неверно. Предварительное давление воздуха в баке делают на ~0,2 бар ниже рабочего давления системы в холодном состоянии (для частного дома обычно около 1,2–1,5 бар, то есть в баке ~1–1,3). Проверяют и подкачивают через ниппель автомобильным насосом с манометром, и обязательно на пустом баке (система сброшена) — иначе с одной стороны мембраны давит вода и показания врут.
Установка

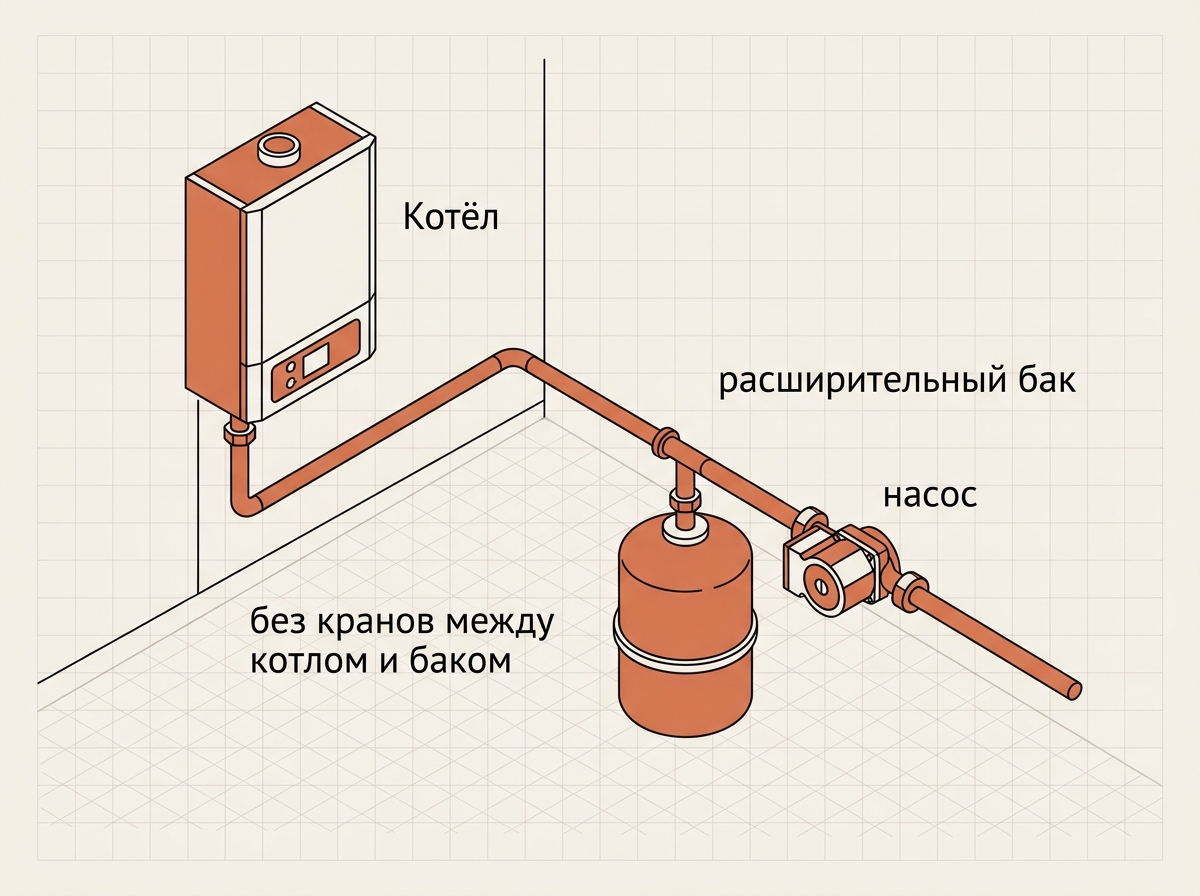

Бак ставят на обратке, перед циркуляционным насосом, в зоне стабильного давления (см. обвязка котла). Важное правило: между котлом и расширительным баком не должно быть запорной арматуры — иначе при случайно перекрытом кране баку «нечего принимать», и давление пойдёт в разнос. У многих настенных котлов небольшой бак уже встроен; для больших систем и тёплых полов добавляют внешний.
Признаки, что бак «сел»
Если давление в системе скачет при нагреве, предохранительный клапан подкапывает, а подпитывать систему приходится всё чаще — почти всегда виноват бак: потеряна воздушная подкачка или порвана мембрана. Лечится подкачкой воздуха через ниппель, а если не держит — заменой бака. Проверять давление воздуха полезно раз в год перед сезоном.
Частые ошибки
- Малый бак — давление скачет, срабатывает клапан.
- Неверное давление воздуха в баке.
- Открытый бак в системе под давлением.
- Бак не на обратке/в неудачной точке.
- Не учли больший объём системы с тёплым полом.
Открытый бак для самотёка
Мембранный бак — для закрытых систем под давлением, и таких сегодня большинство. Но в самотёчных (гравитационных) системах без насоса применяют другой принцип — открытый расширительный бак в самой верхней точке системы. Это простая негерметичная ёмкость, сообщающаяся с атмосферой: излишек воды при нагреве просто поднимается в неё, а лишнее уходит через переливную трубу. Заодно такой бак стравливает воздух из системы. Минусы открытой схемы — контакт теплоносителя с воздухом (насыщение кислородом ускоряет коррозию, вода испаряется и её доливают), поэтому в современных домах с насосом ставят закрытый мембранный бак, а открытый оставляют для классического самотёка.
Памятка
- Бак принимает расширение и держит давление.
- Объём — 10–12% системы (≈15 л/кВт) — считайте в калькуляторе.
- Мембранный для давления, открытый для самотёка.
- Давление воздуха ≈ статическому (~1–1,5 бар).
- Ставят на обратке, до насоса.
