Молния опасна не только прямым ударом, но и наведёнными импульсами, которые сжигают технику при разряде рядом. Молниезащита состоит из двух частей: внешней (отвести прямой удар) и внутренней (погасить импульсы в сети). Разберём, нужна ли она и как устроена.
Короткий ответ
Молниезащита желательна для отдельно стоящих/высоких домов, металлической кровли и грозовых районов. Внешняя: молниеприёмник + токоотвод + заземление (отводит прямой удар). Внутренняя: УЗИП в щитке (гасит импульсы). Молниезащитное и защитное заземление обычно объединяют в общий контур.
Нужна ли
Чем выше и обособленнее дом, тем выше риск прямого удара; металлическая кровля и грозовой регион усиливают необходимость. Даже без прямого попадания разряд рядом наводит в сети импульс, опасный для электроники. Поэтому внутреннюю защиту (УЗИП) ставят чаще, чем внешнюю.

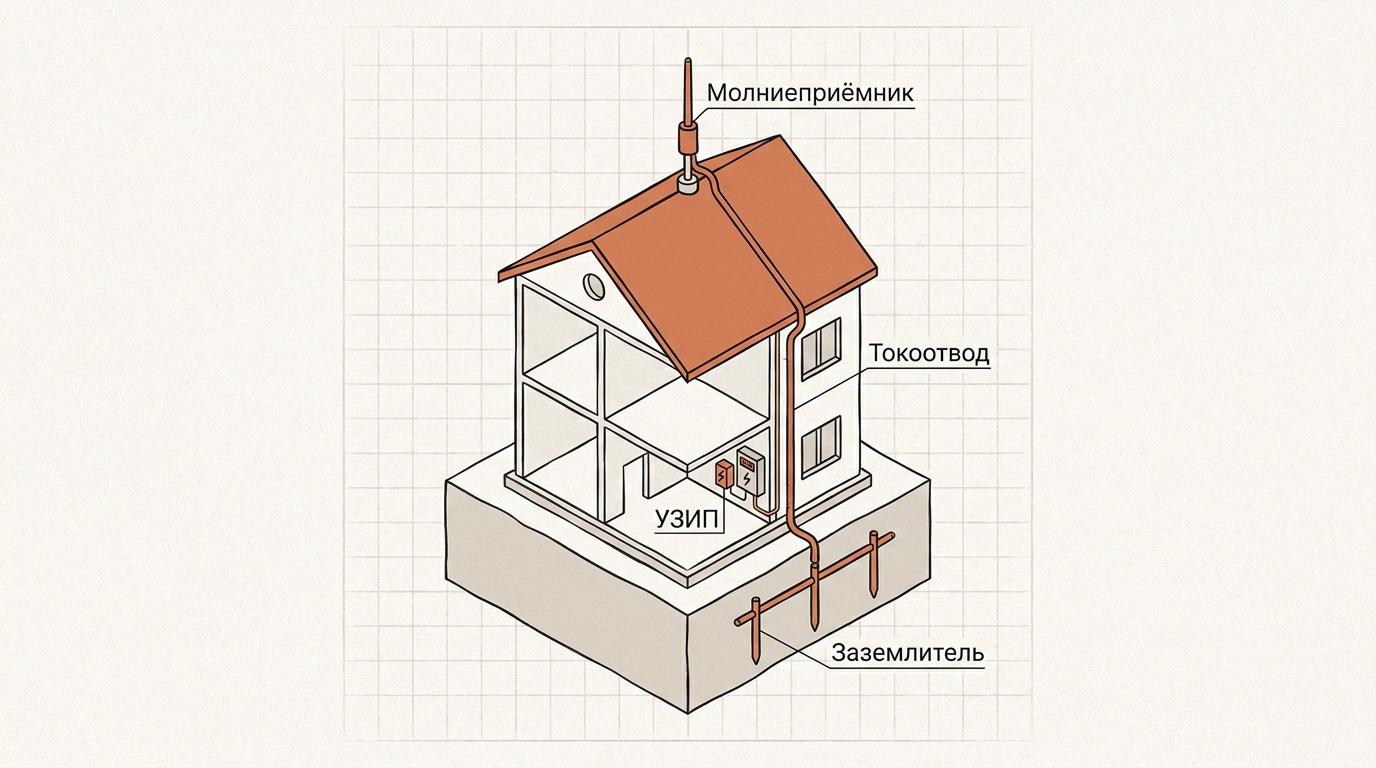

Внешняя молниезащита
- Молниеприёмник — штырь, натянутый трос или сетка на кровле, принимает удар.
- Токоотвод — проводник от приёмника к заземлению.
- Заземлитель — отводит ток молнии в землю (обычно общий контур с защитным заземлением).
Внутренняя: УЗИП
В щиток ставят УЗИП — ограничители перенапряжений, которые сбрасывают грозовые и коммутационные импульсы на землю, защищая проводку и технику. Это дополнение к сборке щитка. Без УЗИП удар молнии рядом способен вывести из строя электронику и автоматику котла.
Частые ошибки
- Только внешняя защита без УЗИП — техника всё равно горит от импульсов.
- Молниезащита без нормального заземления.
- Разрозненные контуры без уравнивания потенциалов.
- Самодельный приёмник без расчёта зоны защиты.
- Игнор молниезащиты при металлической кровле.
Что запомнить
- Молниезащита нужна высоким/отдельным домам и металлической кровле.
- Внешняя — приёмник + токоотвод + заземление (прямой удар).
- Внутренняя — УЗИП в щитке (импульсы).
- Заземление молниезащиты и дома обычно объединяют.
- УЗИП спасает технику даже при ударе рядом.
Дальше: заземление в доме и сборка электрощитка. Все материалы — в разделе Электрика.
