Сгоревшая розетка под обогревателем почти всегда начинается с одной ошибки: сечение взяли «по диаметру» или «как у соседа». А греется не диаметр — греется жила от тока. Поэтому считают по допустимому длительному току: сколько ампер жила держит без перегрева. Мощность — лишь вход: из неё получают ток, а уже под ток берут сечение по таблицам ПУЭ. Ниже формула, рабочий калькулятор, таблица для меди и алюминия и пять ошибок, после которых проводка плавится.
Короткий ответ

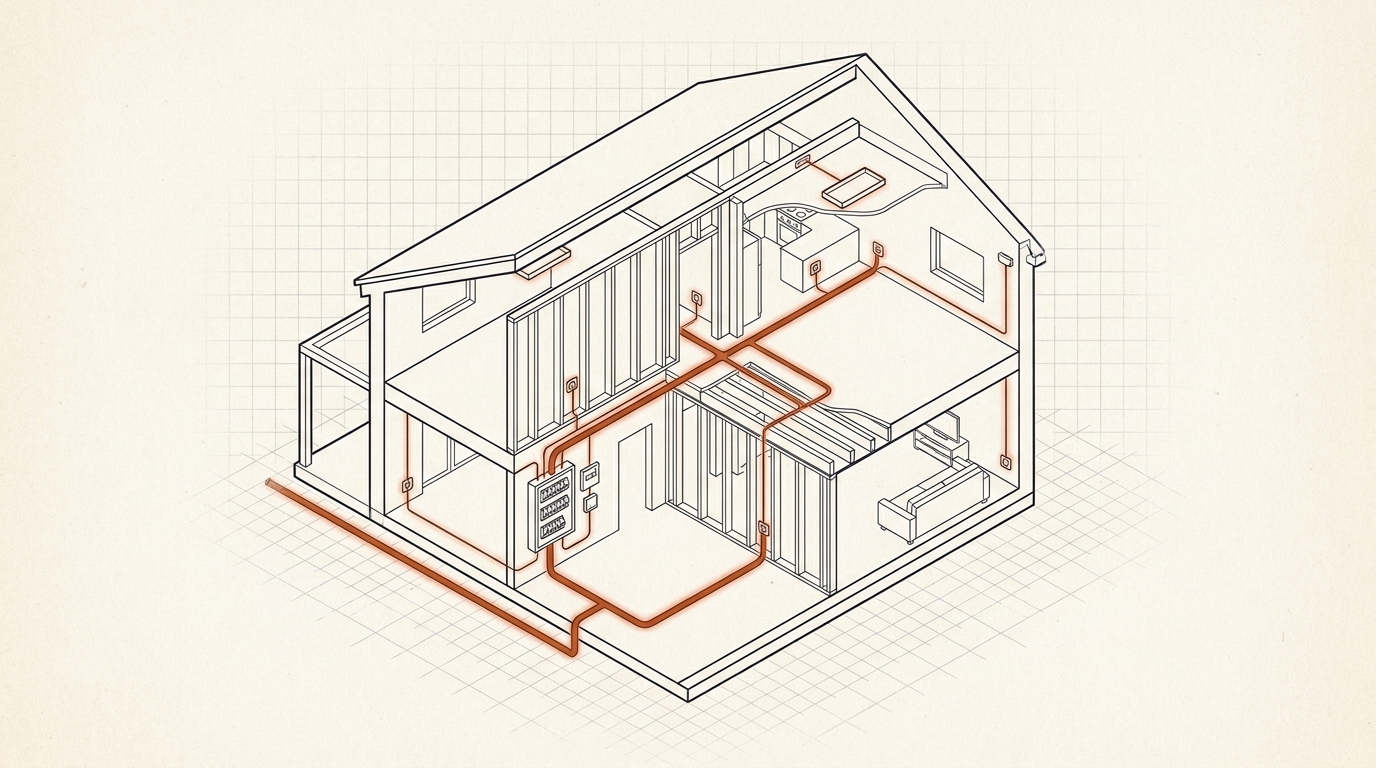

Типовые бытовые линии 220 В, медь, скрытая прокладка: свет — 1,5 мм² (автомат 10 А), розетки — 2,5 мм² (16 А), электроплита — 4 мм² (32 А), ввод в квартиру — от 6 мм². Точное значение под вашу мощность посчитает калькулятор ниже.

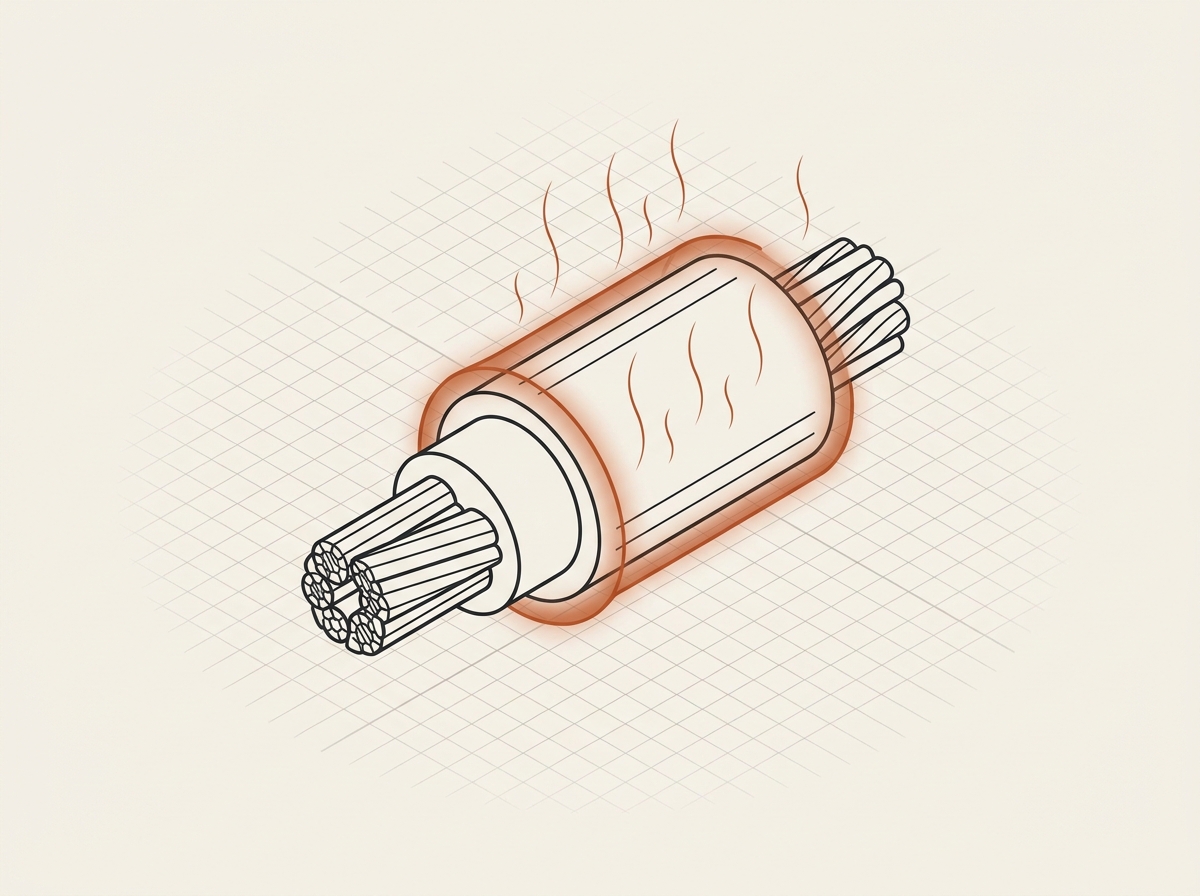

Почему сечение считают по току, а не по мощности

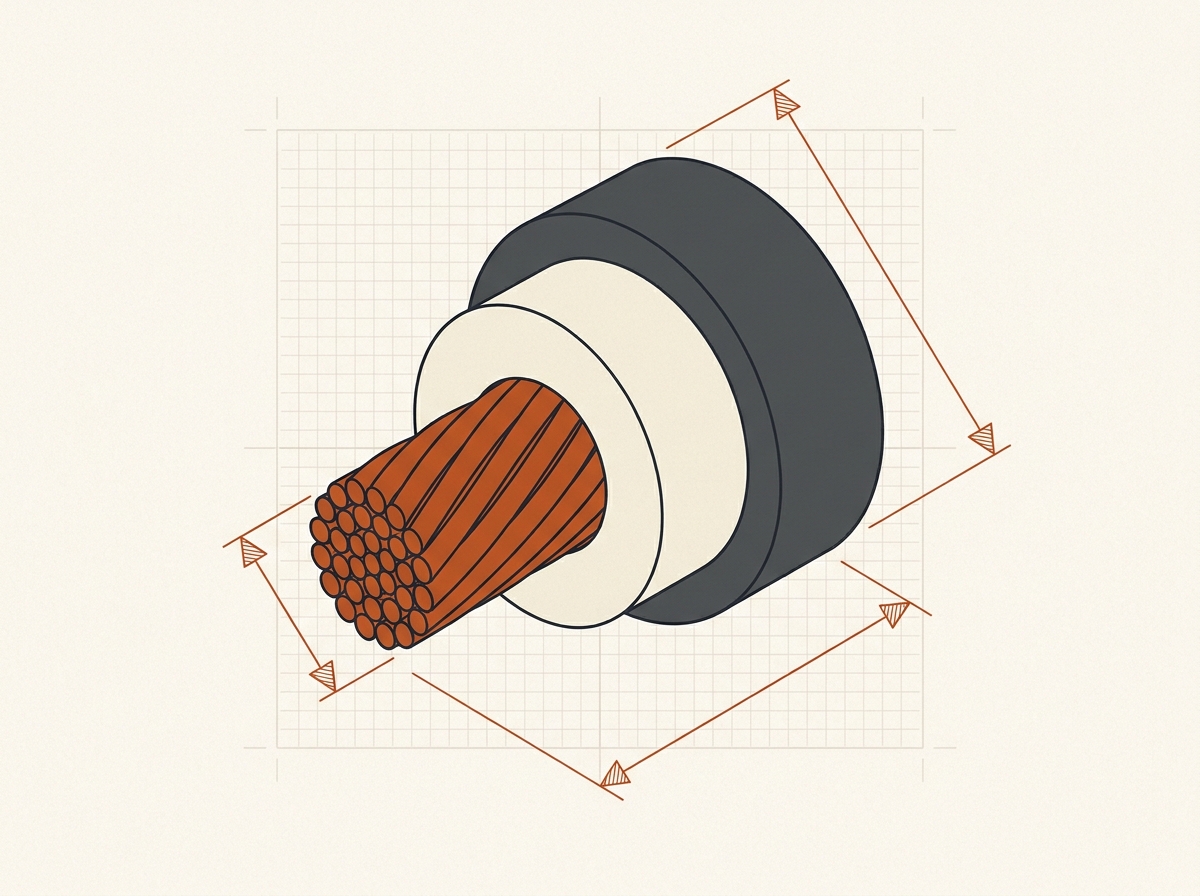

Греется не «мощность», а металл жилы — от проходящего через него тока. Поэтому физика простая: сколько ампер потечёт, столько тепла и выделится. Мощность же зависит ещё и от напряжения, поэтому одна и та же плита на 220 и 380 В даёт разный ток и требует разного кабеля.
Отсюда порядок действий: сначала переводим мощность в ток, потом по току смотрим сечение. Перепрыгнуть первый шаг и «прикинуть по киловаттам» — главная причина, по которой на кухнях темнеют клеммы.
Формула: как из мощности получить ток
Ток нагрузки считают по мощности и напряжению сети:
Здесь P — мощность в ваттах, U — напряжение, cos φ — коэффициент мощности. Для ТЭНов, ламп накаливания и почти всей бытовой техники он близок к 1; для двигателей, насосов и компрессоров — 0,8–0,9. В квартире cos φ почти всегда берут равным 1: ошибётесь — так в безопасную сторону, с небольшим запасом.
Возьмём электроплиту 7 кВт, сеть 220 В: I = 7000 / 220 ≈ 31,8 А. Кабель 2,5 мм² в трубе держит только 27 А — мало. Поднимаемся на ступень: 4 мм² (38 А), то есть ВВГнг(А)-LS 3×4. А вот обычная розеточная линия с нагрузкой 3,5 кВт даёт всего 16 А — здесь хватит тех самых 2,5 мм².
Калькулятор сечения кабеля
Чтобы не считать вручную, введите мощность и параметры сети — калькулятор сразу покажет расчётный ток, нужное сечение и марку кабеля по ПУЭ.
Калькулятор · ПУЭ
Сечение кабеля по мощности
Запас не заложен: при групповой прокладке и высокой температуре вводите понижающие коэффициенты (ПУЭ табл. 1.3.10–1.3.12) и округляйте вверх. Автомат подбирается под кабель, а не под нагрузку.
▸Таблица ПУЭ
| Сечение, мм² | Медь, А | Алюминий, А |
|---|---|---|
| 1,5 | 19 | — |
| 2,5 | 27 | 20 |
| 4 | 38 | 28 |
| 6 | 46 | 36 |
| 10 | 70 | 50 |
| 16 | 85 | 60 |
| 25 | 115 | 85 |
Колонка соответствует выбранной прокладке. Источник: ПУЭ-7, табл. 1.3.4 (медь) и 1.3.5 (алюминий).
Таблица ПУЭ: ток и мощность по сечению
В таблице — допустимый длительный ток по ПУЭ-7 (табл. 1.3.4 для меди и 1.3.5 для алюминия). Дома кабель почти всегда идёт в стене или гофре, поэтому смотрите колонку «в трубе»: она строже, а значит безопаснее. Колонка «≈ кВт» — это та же сила тока, переведённая в мощность для сети 220 В, чтобы прикинуть быстрее.
| Сечение, мм² | Медь, в трубе (А) | ≈ кВт (220 В) | Алюминий, в трубе (А) |
|---|---|---|---|
| 1,5 | 19 | 4,1 | — |
| 2,5 | 27 | 5,9 | 20 |
| 4 | 38 | 8,3 | 28 |
| 6 | 46 | 10,1 | 36 |
| 10 | 70 | 15,4 | 50 |
| 16 | 85 | 18,7 | 60 |
Маленькая, но важная деталь: 1,5 мм² в алюминии в таблице нет неспроста — такого сечения для внутренней проводки не делают, минимум для алюминия начинается с 16 мм² (об этом ниже).
Медь или алюминий
Что говорит ПУЭ
По ПУЭ п. 7.1.34 внутренняя проводка жилых зданий выполняется кабелями с медными жилами. Алюминий разрешён только для ввода и магистралей сечением от 16 мм². Значит, для розеток, света и большинства домашних линий выбор один — медь.
Дело не только в проводимости. Алюминий мягкий и «течёт» под винтом клеммы: затянули контакт, а через полгода он ослаб и начал искрить. Ещё он окисляется плёнкой, которая греется. Медь этих болезней лишена — поэтому в новых домах её и закладывают. Алюминий остаётся оправдан только там, где сечение большое, а длина — десятки метров: на вводе от столба смысл в экономии и весе действительно есть.
| Параметр | Медь | Алюминий |
|---|---|---|
| Допустимый ток при равном сечении | выше | ниже |
| Контакт под винтом | держит, не ослабевает | «течёт», окисляется, искрит |
| На изгибах | пластична | ломкая |
| Где разрешён по ПУЭ | вся внутренняя проводка | только ввод и магистрали от 16 мм² |
| Цена и вес | дороже, тяжелее | дешевле, легче |

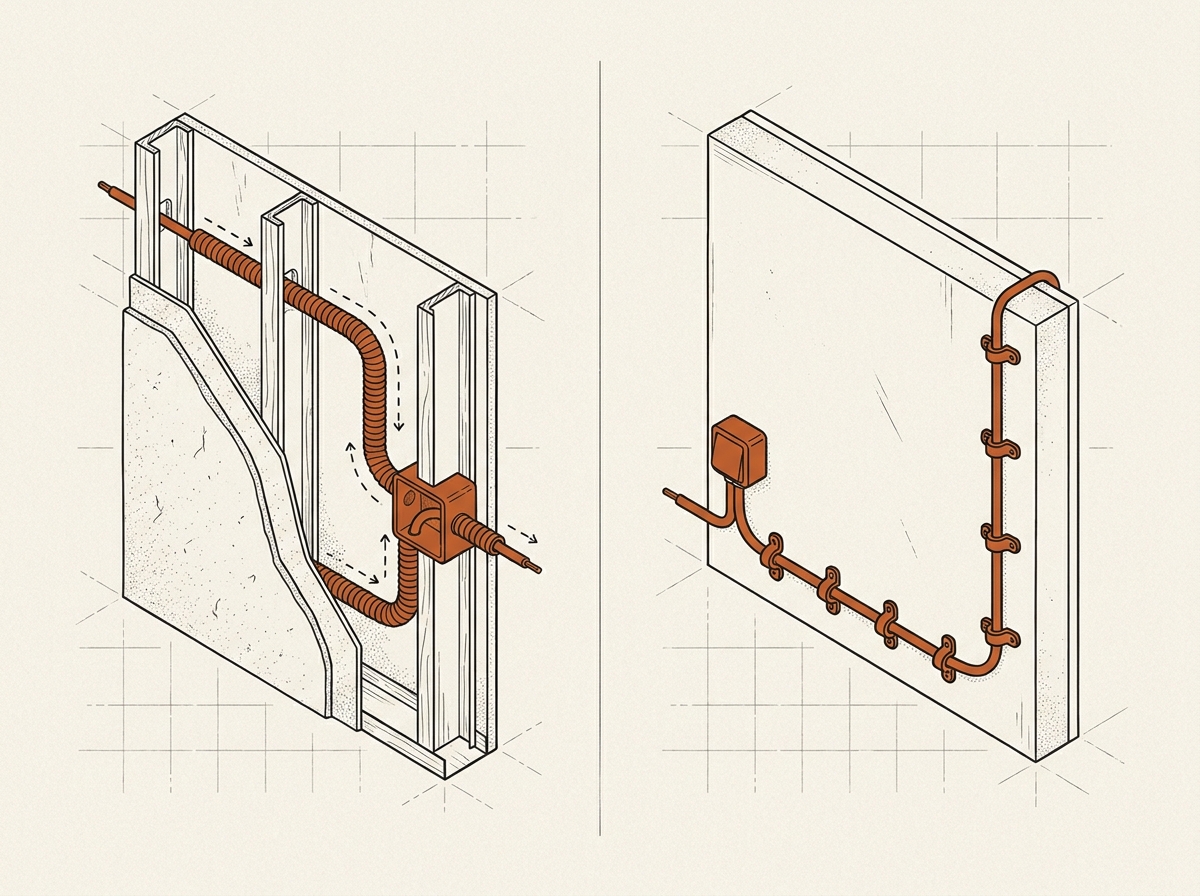

Открытая и закрытая прокладка
Кабель в открытом воздухе охлаждается лучше и держит больший ток, чем замурованный в стену. Разница доходит до 15–25%. Хуже всего — гофра в слое утеплителя: там тепло вообще некуда отводить. В быту прокладка почти всегда закрытая, поэтому расчёт ведут по «трубной» колонке — это и зашито в калькуляторе по умолчанию.
Запас и понижающие коэффициенты
Табличные значения — для одиночного кабеля при нормальной температуре. Реальные условия их ужесточают:
- Групповая прокладка. Несколько кабелей в одном пучке или трубе греют друг друга. Вводится коэффициент по ПУЭ пп. 1.3.10–1.3.12 — от 0,68 до 0,9.
- Жара. Чердак, котельная, южный регион — ток снижают дополнительно.
- Запас на будущее. Округляйте сечение вверх. Перейти с 2,5 на 4 мм² — это пара сотен рублей на метре, а штробить стену заново — выходные и испорченный ремонт.
Живой пример из практики: на кухню поставили варочную на 7 кВт, а линию кинули 2,5 мм² «как на розетки». Через год клеммы в щитке потемнели, изоляция у автомата задубела. Автомат 16 А при такой нагрузке честно держался на грани и не отключался — кабель просто медленно поджаривался. Переделка обошлась дороже, чем сразу взять 4 мм².

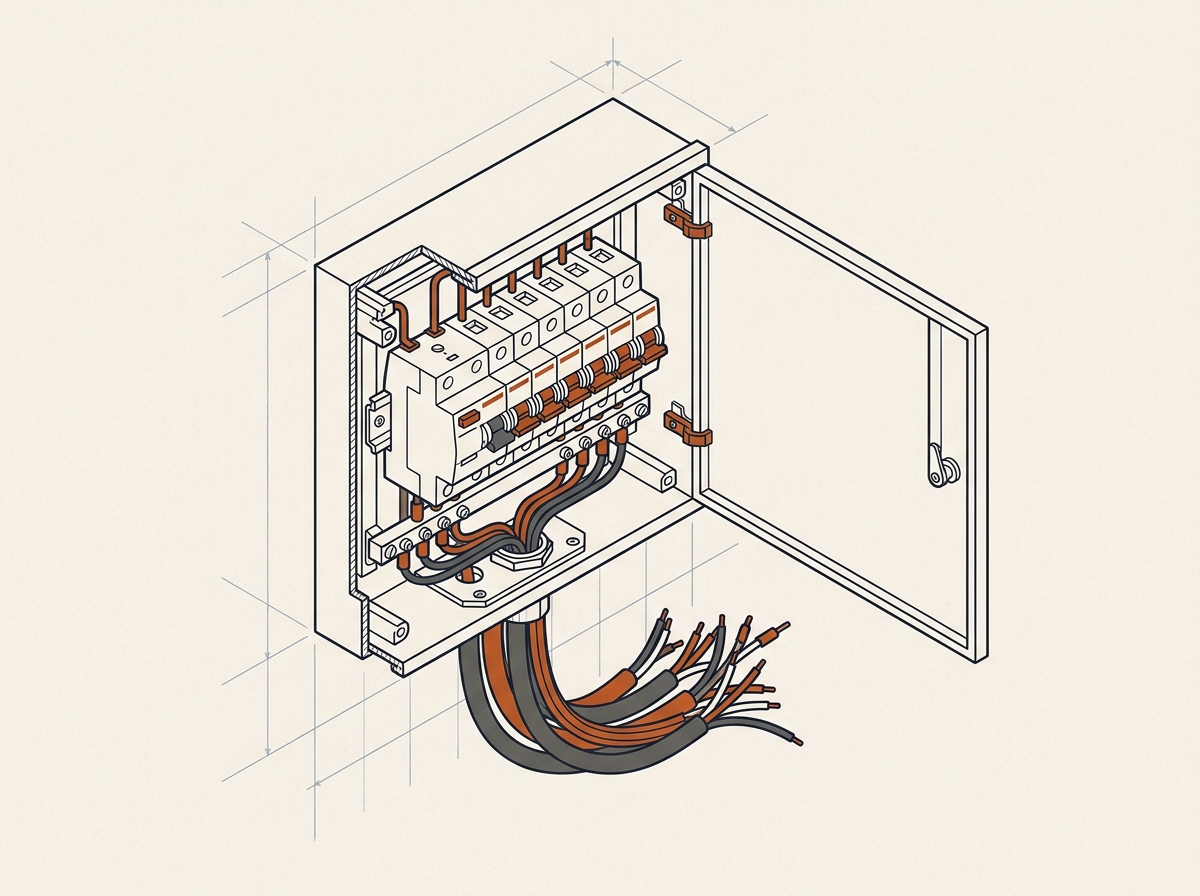

Как связать сечение с автоматом
Частая ошибка — подбирать автомат под прибор. На деле автомат защищает кабель, а не утюг. Его номинал выбирают так, чтобы он отключился раньше, чем жила нагреется до опасной температуры. Простое правило: ток автомата не должен превышать допустимый ток кабеля.
- 1,5 мм² → автомат 10 А (освещение)
- 2,5 мм² → автомат 16 А (розетки)
- 4 мм² → автомат 25–32 А (плита, мощные потребители)
- 6 мм² → автомат 40 А (ввод)
Поставите 25 А на кабель 1,5 мм² — и защита не сработает при перегрузке: провод будет греться до изоляции, а автомат «думать», что всё в норме. Это одна из самых частых причин пожаров в проводке.
Частые ошибки
- Автомат мощнее, чем держит кабель.
- Расчёт по «открытой» колонке для скрытой проводки.
- Забыли групповой коэффициент в пучке.
- Алюминий на розетки.
- Сечение «впритык», без запаса.
Что запомнить
- Сечение выбирают по току, а ток считают из мощности:
I = P / (U · cos φ). - Дома расчёт ведут по «трубной» колонке ПУЭ — она строже и безопаснее.
- Базовый набор 220 В медью: свет — 1,5 мм², розетки — 2,5 мм², плита — 4 мм², ввод — от 6 мм².
- Внутри дома — только медь; алюминий допустим лишь на вводе и магистралях от 16 мм².
- Автомат защищает кабель: его номинал не должен превышать допустимый ток жилы. Сечение округляйте вверх.
Посчитайте ток в калькуляторе, подберите сечение с запасом — и только потом идите за кабелем. Купить кабель и расходники можно, например, в профильных магазинах электрики(ВсеИнструменты), но сначала цифры, а не «как у соседа». Другие расчёты, схемы щитка и заземления — в разделе Электрика.
