Протянуть провода — это полдела, причём меньшая. Электропроводка в доме начинается с проекта: разбить нагрузку на группы, подобрать под каждую сечение и автомат, поставить УЗО и заземление. Сделать монтаж своими руками реально, но любые работы под напряжением и подключение к вводу — только при отключённой сети и с пониманием ПУЭ. Ниже схема групп, расчёт сечения и автоматов, порядок монтажа.
Без воды
Делим на группы: свет (1,5 мм², 10 А), розетки (2,5 мм², 16 А), отдельные линии на плиту/бойлер/котёл/насос (4–6 мм², 25–32 А). Только медь (ПУЭ 7.1.34). На группы — УЗО/дифавтоматы (30 мА на розетки и влажные зоны). Автомат — не мощнее кабеля.
Схема: группы линий

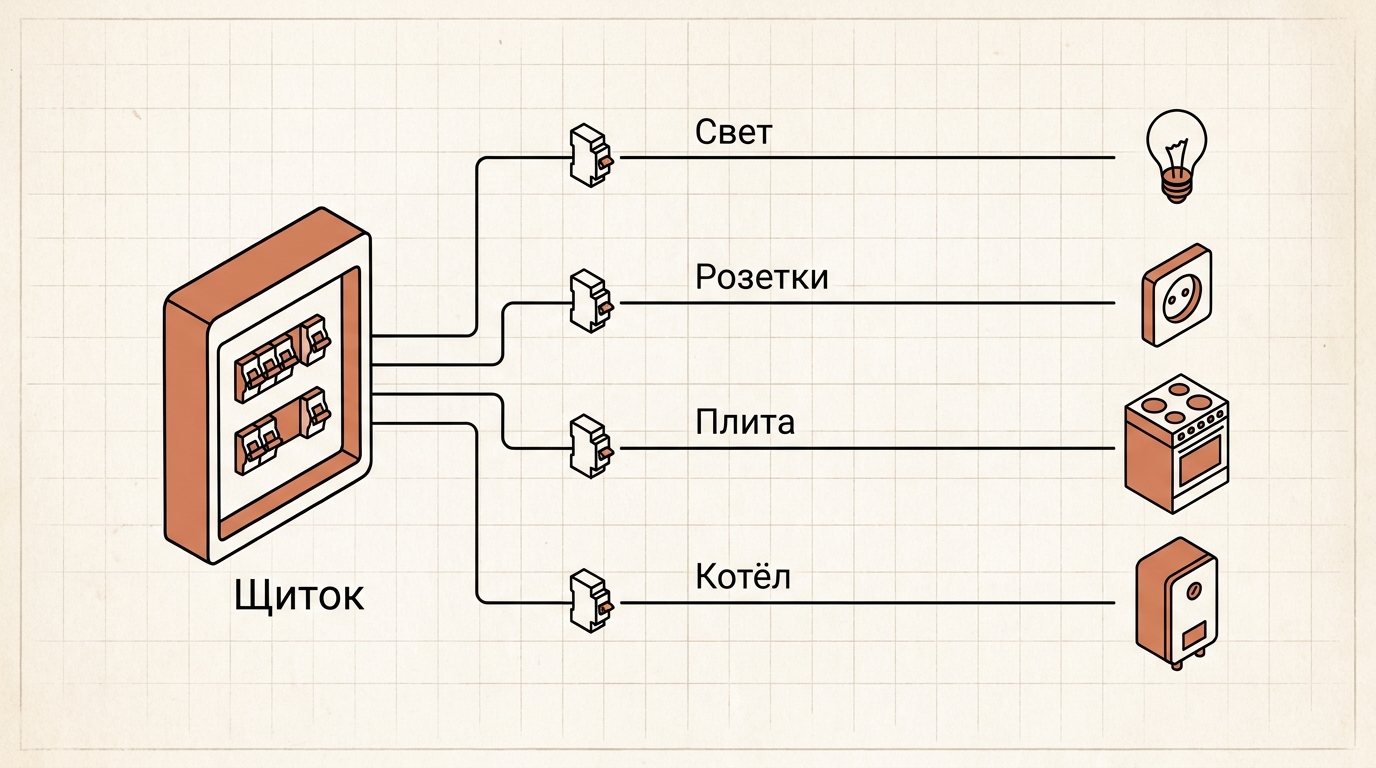

Вся проводка делится на независимые группы, каждая со своим автоматом в щитке:
- Освещение — по этажам/крыльям, 1,5 мм².
- Розетки — по комнатам, 2,5 мм².
- Мощные потребители — отдельной линией: электроплита, духовка, бойлер, котёл, насос, кондиционер.
- Влажные зоны и улица — обязательно через УЗО 30 мА.
Разделение групп — это не «перестраховка», а удобство и безопасность: КЗ или ремонт гасит одну линию, а не весь дом.
Сечение кабеля под нагрузку
Сечение каждой линии считают по её мощности и току. Не «на глаз»:
Калькулятор · ПУЭ
Сечение кабеля по мощности
Запас не заложен: при групповой прокладке и высокой температуре вводите понижающие коэффициенты (ПУЭ табл. 1.3.10–1.3.12) и округляйте вверх. Автомат подбирается под кабель, а не под нагрузку.
▸Таблица ПУЭ
| Сечение, мм² | Медь, А | Алюминий, А |
|---|---|---|
| 1,5 | 19 | — |
| 2,5 | 27 | 20 |
| 4 | 38 | 28 |
| 6 | 46 | 36 |
| 10 | 70 | 50 |
| 16 | 85 | 60 |
| 25 | 115 | 85 |
Колонка соответствует выбранной прокладке. Источник: ПУЭ-7, табл. 1.3.4 (медь) и 1.3.5 (алюминий).
Подробный разбор формулы и таблицы ПУЭ — в гайде сечение кабеля по мощности.
Автомат под кабель
Автомат защищает кабель, поэтому его номинал не должен превышать допустимый ток жилы. Подберите под выбранное сечение:
Калькулятор · ПУЭ
Автомат под сечение кабеля
Автомат защищает кабель, а не нагрузку: его номинал берут так, чтобы он сработал раньше, чем перегреется жила — то есть **не выше** допустимого тока кабеля по ПУЭ. Поставить автомат мощнее кабеля — частая причина пожаров.
Поставить автомат мощнее кабеля — значит, при перегрузе он не отключится, а провод будет греться до плавления изоляции. Это частая причина пожаров.
Пошаговый монтаж
- Проект и схема. Расположение групп, точек, щитка; подсчёт мощностей.
- Штробление и трассы. Кабель — вертикально/горизонтально, без диагоналей; гофра/штроба.
- Прокладка кабеля по группам, с запасом в подрозетниках и щитке.
- Щиток. Вводной автомат → УЗО/дифавтоматы → групповые автоматы; шины N и PE.
- Заземление. Контур заземления + СУП (система уравнивания потенциалов).
- Подключение и проверка. Прозвонка, замер сопротивления изоляции; ввод подключает энергоснабжающая организация.
Частые ошибки
- Автомат мощнее кабеля.
- Алюминий на внутренние линии.
- Нет УЗО на влажные зоны.
- Все розетки на одной линии 1,5 мм².
- Соединения скруткой без клемм/сварки в скрытых местах.
Выводы
- Проводка = группы: свет, розетки по комнатам, отдельные линии на мощное.
- Только медь; сечение — по мощности (калькулятор), автомат — под кабель.
- УЗО/дифавтоматы 30 мА на розетки и влажные зоны — обязательно.
- Заземление + СУП — часть безопасной схемы, не опция.
- Ввод и подключение к сети — через энергоснабжающую организацию.
Дальше: сечение кабеля по мощности. Все материалы — в разделе Электрика.
